南昌市宇瑞暖通空調工程有限公司明帝氣源和太陽能中央熱水系統設計方案項目名稱：江西三鑫醫藥科技有限公司小欖廠項目內容：12噸熱水浴工程設計負責人：設計審查：設計批準：南昌宇瑞暖通工程有限公司電子郵件：聯系人：熊仁偉手機：Telex / TEL：0791-88336723 True / FAX：0791-88336723廣州明迪航空能源江西總代理南昌宇瑞暖服務信息通工程有限公司辦公地址：1高新區：南昌市南京東路988號Lu定家居市場B區空氣能熱水器展廳2青山湖區：南昌青山湖區，青山湖大道安裝公司7號樓1單元502公司網站：南昌市宇瑞暖通空調工程有限公司18第1頁，第1章，第2章，第3章，第4章，第5章，第6章，第7章第8章，第9章，第9章10，公司概況?家用熱水機設計方案說明熱水系統報價表家用熱水系統計算系統說明及其優點明迪空氣源熱泵與其他廠家產品的優缺點比較空氣源熱泵熱水機組技術性能優勢空氣源熱泵熱水機組主要部件配置清單產品制造，安裝，檢驗標準空氣源熱泵熱水機組性能參數表第11章，明迪熱泵客戶服務承諾第12章，設備驗收和調試計劃第11章第13章，設備維護計劃第14章，熱水系統設計示意圖公司簡介第2頁，共18頁南昌宇瑞暖通空調工程有限公司企業簡介：十二年來，我們一直專注于熱泵。
致力于技術與經濟的完美結合！專業精神創造品質。合作伙伴的合作使明迪的事業取得了成功。成千上萬的用戶相信熱泵熱水技術的領導者！歐洲領先的熱泵供暖和游泳池熱泵供應商！中國最專業，規模最大的商用熱泵熱水設備制造商！ Mingdi成立于2001年。它是中國最早從事空氣源熱泵/地源熱泵的研究，開發，生產和銷售的公司之一。它也是中國商用熱泵熱水裝置的最大專業制造商，也是歐洲主要的熱泵供暖系統。泳池熱泵供應商之一，廣東省領先的節能企業。 Mingdi商用熱泵是在中央空調熱泵領域多年生產的基礎上，引進美國，歐洲和其他國家的熱泵熱水制造技術而開發的。使用熱泵機組不會對大氣環境造成污染，并且能耗極低。它是一種節能環保型產品。第3頁（共18頁）南昌宇瑞暖通工程有限公司家用熱水發生器設計方案說明一、設計標準（1）《建筑給排水設計規范》 GB50015-2003表5. 1. 4冷水計算黑龍江，吉林和內蒙古的所有地區，遼寧，河北，山西的大部分地區，陜西以北的4，寧夏的東部，北京，天津，山東的所有地區，河北，山西的大部分地區和陜西，河北南部，甘肅，寧夏和遼寧南部，青海東部的一小部分和江蘇北部，全部是上海和浙江，江西，安徽，江蘇，福建北部，湖南多數，湖北東部，河南南部，廣東和臺灣以及廣西的大部分地區，福建和云南的南部，重慶和貴州的全部，四川和云南的大部分，湖南和湖北的西部，陜西和甘肅的7秦嶺以南，北部的一小部分廣西15-20 10-15 20 15-20 4 10?15 6?10地表水溫度（℃）地下水溫度（℃）2）《給排水施工規范》 3）《給排水設計手冊“ 4）業主要求和當地氣象條件5）”給排水和供熱工程的建筑質量驗收的建筑規范“ 二、設計計劃（一)，基本客戶情況和系統設計要求1、客戶的基本情況1) 2)根據客戶提供的信息，您的組織需要提供12噸的生活熱水。
絕熱水箱，真空集熱管和熱泵單元都放在頂層。為了滿足主要太陽能項目的建設，要求建筑面積不少于280平方米。第4頁，共18頁南昌市宇瑞暖通空調工程有限公司2、系統設計要求1)總設計能力：12噸2)用水要求：沐浴水3)供水溫度：55℃±5℃ 。 4)系統供暖：主要項目是真空集熱管，輔助熱源是空氣源熱泵熱水單元。 5)供水系統：恒壓供水。 6)冷水的初始計算溫度：10℃。 （二)，計劃設計計算1、設計日熱量消耗Qh = Ld×1000×（tr－tl）= 12T×（55℃－10℃）×1. 163 = 628KW。其中：Ld = 12 Ton -設計每日生活用水量（T）； Tr = 55℃tl = 10℃-計算出的熱水溫度（℃）；-計算出的冷水溫度（℃）； Qh——設計每天的生活用水量KW /天； 1. 163是常數2、熱泵熱水機組的選擇1）每天額定的最大熱泵熱水機組的最大運行時間設置為15小時2）熱泵熱水器的每小時熱耗=設計每日熱耗/設計設備額定值運行時間= 628 KW÷15h = 4 1. 9KW / h。3）根據熱水機組性能參數表：MD100D（10 HP）每小時產生3 6. 8KW。
4）只有一個Mingdi品牌的MD100D（10 HP）循環單元可以滿足要求。 3、水箱的選擇熱水儲水箱為5噸和7噸不銹鋼保溫水箱，中間為聚氨酯泡沫保溫材料，厚度為50毫米。 4、系統補水控制這套系統補水方法采用上下液位控制操作。 5、系統熱水供應供水系統采用變頻恒壓供水，并用作回水系統。 6、電源，冷熱水管道的供應要求。總電源：35KW / 60A，AC380V / 50Hz三相五線制。將組織提供的電源線連接到配電箱的安裝位置（具體位置在施工過程中進行協調），并將冷熱水管道和回水管道連接到水箱。第5頁，共18頁南昌宇瑞暖通空調工程有限公司（三），12噸熱水項目報價表）太陽能熱水輔助空氣能系統項目的預算報價如下表所示：序列名稱和規格集熱器DY-58 -50型24套1Φ58×1800MM玻璃真空管1200Φ58尼龍真空集熱管尾座，1200硅膠防塵圈，包括∠4×4國標角鋼支架熱水儲罐（兩個圓水保溫）：聚氨脂保溫外膽：SUS201不銹鋼內膽：SUS304-2B不銹鋼單位數量單價數量2太陽能主系統1200 4 5. 005400 0. 00M31280 0. 00960 0. 001-2項目（太陽能主系統）總計：￥ 6360 0. 00冷水進口管dn32 PPR熱水管3下部循環管dn50 PPR熱水管PPR熱水管樓上循環管dn50地表熱水出水管dn50 PPR熱水管道地板：水管配件（三通，三通直通，活接，彎頭等），止回閥，過濾器閥，電磁閥，閘閥和其他熱水管保溫材料使用橡膠和塑料保溫地板管路系統一項：200 0. 0045熱泵系統管路，管件，閥門（PP-R管）批次180 0. 0080 0. 003-5項（地板管道系統成本）小計：￥ 280 0. 00第6頁，共18頁南昌宇瑞暖通空調工程有限公司。前言6 7 8 9 10名稱和規格工程全自動操作智能控制柜強制循環泵（熱泵專用泵）Wilo PH-123E強制循環泵（太陽能專用泵）Wilo PH-253E輔助Plus MD100D（10 HP）空氣能源熱泵，熱水機組，熱力設備，供水泵，利奧機組，套組數量1 1 2 1 1單價200 0. 00 150 0. 00 150 0. 00 2200 0. 00 220 0. 00量200 0. 00 150 0. 00 300 0. 00 200 0. 00 220 0. 006-10項目為一組（輔助熱源，運行控制，水系統成本）小計：￥2920 0. 00 11 12 13 14電線，電纜和外殼0. 5mm2?6mm2及各種附件，材料，運輸成本，材料提升成本，建筑成本，項目1 1 1 80 0. 00 80 0. 00 350 0. 00 80 0. 00 80 0. 00 350 0. 00批次1 80 0. 00 80 0. 0011-14項目組（其他費用）小計：￥ 590 0. 00 MD100D（10 HP）空氣源熱泵熱水機組技術參數列表項目參數9. 2數字18 3 6. 8 850 1450×760×1060 330≥11DN32額定功率（KW）額定電流，發熱量，產水量，單位外形尺寸，單位凈重（KG）（A）（KW）（L / H）（MM）循環水流量M3 / H進出水管接口第7頁，共18頁HVAC Engineering Co.，Ltd. 12噸太陽能+熱泵中央熱水系統項目成本項目成本序列號項目內容（元）1 2 3 4 5 6 7 8 9太陽能主系統成本管道項目成本地面管道6360 0. 00 280 0. 00 2920 0. 00 80 0. 00 8 0 0. 00 500 0. 00 80 0. 00 10300 0. 00 6180 10918 0. 00（元）輔助加熱和控制系統的總材料成本，運輸成本，材料提升成本，建筑成本成本，電線，電纜和殼體0. 5mm2?6mm2項目1-7總計6％稅費太陽能+熱泵供熱水系統項目總成本（資本）：109.1110一百一十一十一萬一千一百一十一萬一千一百一十一零一千發子彈人民幣：10918 0. 00元（含稅）。咨詢熊先生。 ，熱水由客戶輸送到指定的安裝樓層； 2、上面的熱水系統報價是用于地板工程； 3、以上是針對常規工程設計和參考報價的。
注意：此報價不包括電源容量增加費，并且所有者需要將電源引向主機。除主機，真空集熱管和水泵外，該報價僅供參考。管道和安裝費用由現場安裝位置確定。該報價不包括用于水箱底部的槽鋼或H型鋼，業主需要提供安裝地點。此報價中的材料成本僅供參考。第18頁（共18頁）南昌宇瑞暖通工程有限公司系統描述及其優點。太陽能系統的運行說明：1、循環運行：當集熱器和水箱之間的溫差大于設定值時，溫度控制器將循環運行。觸點閉合，水泵啟動。此時，水泵將水從保溫水箱的底部泵送到集熱器。集熱器加熱后，流入保溫水箱，即熱水箱中的水被循環加熱。熱量利用率高：采用溫差循環方式收集熱量，可以保證在恒溫條件下進入保溫水箱的水為符合使用要求的熱水。它可以在不同的氣候和使用條件下最大限度地利用太陽能產生的熱水；故障率小，運行可靠。 2、電源要求：在施工之前，將與我們的項目經理和您合作，將水和電安裝到每層樓的指定通用接口上。 3、太陽能項目的范圍：太陽能熱水項目是指地面項目。地面工程主要包括集熱器，保溫水箱，水箱地基，上下循環管，地板冷熱水管，循環管和支架等，以及配套的電氣工程（電控柜，控制設備，電線等）。由于太陽能系統被設計為全自動，全天候的中央熱水供應系統，因此有必要確保穩定的自來水供應。甲方應對此予以保證。

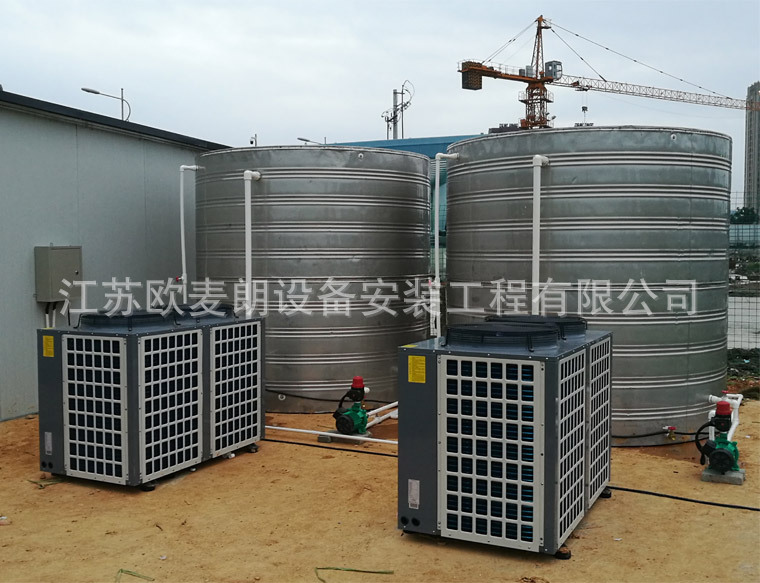

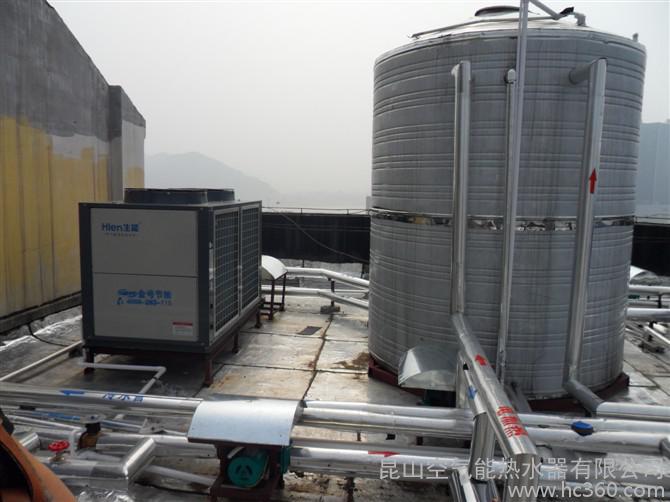

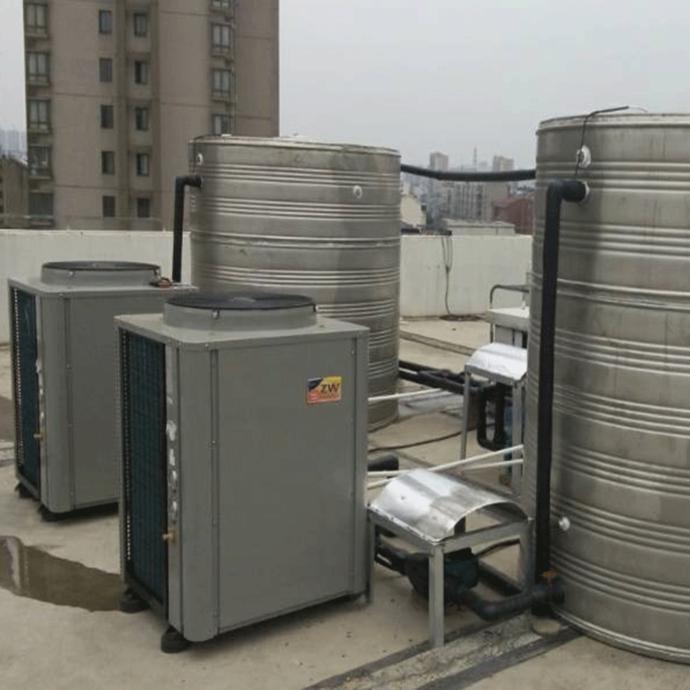

空氣能系統操作說明：1、 2、 3、此設計是初步計劃，具體取決于現場。熱水裝置，水箱，真空管集熱器等均放置在地板上，或根據現場條件而定。熱泵主機和水箱循環加熱。主機采用微電腦自動控制，可自動檢測水箱溫度。水箱溫度達到設定值后，將自動停止以最大程度地節約能源。 4、該裝置具有完整的保護功能，適應各種惡劣的工作環境，不需要特別的值班人員，并為業主節省了人工成本。此外，主機采用獨特的環境加熱技術，以確保在各種工作環境中都能正常加熱。熱水機組第9頁，共18頁南昌宇瑞暖通空調工程有限公司三、施工說明1、主機庫取決于現場。 2.管道和水箱必須絕緣。水箱的保溫厚度為50mm，管道的保溫厚度應參考相應的規范。 3.施工完成后，必須沖洗管道并進行壓力測試，以確保與現有系統對接后能夠正常運行。各種熱水加熱方法的性能比較。項目能效比。運營成本。勞動力成本。環保要求。安全要素。適用區域。超過10年不能防止煤爆炸的油（氣）鍋爐0. 6?0. 8高，極高的受限產品是危險和爆炸性的。有管道天然氣或石油供應條件。 10-15年的電鍋爐（電熱水器）≤0. 95極高，低環保和危險電，非常豐富南昌太陽能工程熱水工程，超過8年的空氣源熱水機組≥4. 0低，無綠色，環保保護，安全可靠，無限期不到15年，明迪熱水機與其他制造商的優缺點比較明迪其他熱水機制造商1.的外殼是由鍍鋅鋼板制成，并噴涂，很漂亮。 1.外殼上噴有冷軋板，很容易生銹，影響酒店的正方形，永不生銹。
2.最成熟的制冷劑R22用于可靠的性能，被廣泛使用，并降低了維護成本。使用等級。 2.使用了穩定性差的未成熟混合冷煤。第10頁，共18頁南昌宇瑞暖通空調工程有限公司3.機組的內部進水管和出水管均為PPR 3.機組的內部進水管和出水管均為鍍鋅管，易于安裝規模大，安全可靠。容易泄漏和老化，影響設備的循環水量。 4.本機的風扇采用頂風式，不受風的影響。 4風扇采用側吹式。當風向與外部風向相反時，效果很好。 5.蒸發器翅片是關鍵部件，采用了親水膜。盡管增加了制造成本，但是在冬天不容易形成霜，并且效果極好。時間長短，影響機組的效果。 5.使用普通散熱片，冬天容易結霜，降低了制造成本，但是由于冬天容易結霜，因此對加熱效果有很大的影響。 6.可以實現整個系統的集成控制，6.只能控制一個單元，增加了管理難度，降低了管理難度。而且控制點很多，這增加了故障的隱患。 7.目前，公司產品已達到第六代技術。7.目前，大多數制造商只能實現我們公司第三代的先進技術。技術水平。 8.當環境溫度為-7℃時，設備的平均能效比8.當環境溫度為-7℃時，設備的平均能效比通常為2。 9.我們的產品使用進口的智能除霜芯片，大大提高了加熱效率。
1. 2?1. 8。 9.使用了傳統的傳統PAD除霜技術。空氣源熱泵熱水機組的性能和技術優勢第11頁，共18頁南昌宇瑞暖通空調工程有限公司·適用范圍廣，加熱時間長。廣泛用于旅館，飯店，工廠，學校，室內溫水游泳池，浴室，醫院，住宅，建筑工地及其他相關場所。全年24小時不間斷地提供熱水。 ·獨特的寬氣候區設計，使產品適應性強，在較低的環境溫度下也能很好地加熱。 ·嚴格按照國家標準GB / T1843 0. 2-2001生產，效率高，能耗低，輸出功率與輸入功率之比可達到4. 0以上在15°C的環境溫度下。 ·易于安裝和使用本機不受環境條件的限制，不需要專門的機房。該裝置具有內置的水泵，連接到水管和電源，可以投入使用。也可以使用現成的管網直接替換鍋爐。由于該單元由處理器控制，因此無需專門人員進行監督，并且操作簡便。 ·環境保護與安全性與煤炭，燃氣，石油和電熱鍋相比，該產品節省了能源，改善了生態環境，提高了消防安全性。沒有鍋爐和壓力容器事故的隱患。 ·優秀的組件采用世界一流品牌的高效渦旋壓縮機，使用壽命長，能效高，噪音低，可靠性強。制冷系統等主要配件均選自國內外一流的零部件。高效的同軸換熱器確保了裝置的高性能比，獨特的聚氨酯泡沫保溫技術的應用使效果更好。
該裝置可根據用戶的選擇提供不銹鋼面板，外觀大方且永不生銹。 ·模塊化組合設計單位容量可根據需要自由組合不同容量的模塊，滿足不同用戶的個性化需求。中央微處理控制系統將根據設定的參數不斷跟蹤水箱水溫的變化，以實現機組能量的全自動調節，最終達到節能的目的。第12頁，共18頁南昌宇瑞暖通空調工程有限公司·智能控制，無需值班。該單元配備了用于過熱和過熱的自動保護裝置，以及具有高壓和低壓，過壓，缺相，反相，延遲啟動，過載，電動機過熱等多重保護的高性能中央微處理器。使設備運行更加可靠。同時，該單元具有故障自診斷功能和運行狀態參數監視功能，方便維護。 ·占地面積小，可放置在屋頂，陽臺，庭院上，可與建筑物有機結合；占地面積比燃煤，燃油和燃氣鍋爐小很多倍。 ·先進的測試方法采用國內一流的焓差性能實驗室來測試機組性能·控制連接的靈活性由于熱泵控制采用BUS總線控制技術，每條主機控制線的連接是完全即插即用的，因此單元組合非常方便和靈活。控制功能齊全，多保護單元控制系統可根據實際負荷要求提供匹配功能。當容量需求為零時，設備將自動停止并自動恢復運行。它還具有智能快速除霜，實時故障監控，信息保留和遠程診斷功能，并可以實現機組的防凍保護，運行模式和系統過載控制功能，以確保機組高效運行。可以根據用戶需求實現多種控制方法。住宅給水機組線路控制器的網絡化，本地化控制系統是單獨控制的，集中式控制器是本地控制的，還是PC網絡是集中式的。圖中顯示了網絡化和本地化的控制系統。
控制系統采用BUS通訊技術，通訊距離可達200??0米，最多可控制16個生活用水單元，并可連接到互聯網。第13頁（共18頁）南昌宇瑞暖通工程有限公司產品制造，安裝，檢驗標準代碼GB / T 1843 0. 2-2001 GB_T21362-2008 ARI 550 / 590-1998 ASME JB / T 6917-1998 IEC 335- 1：1991 GB / T 242 3. 17-1993 GB / T 9237-1988 GB 9237-2001 GB 4208-1993 GB / T 522 6. 1-1996 GB / T 13306-1991 GB / T 13384- 1992 GB 9237 JB 4329-86 JB / T 4330-1999 JB 4329-86，附錄A GB / T 1720 GB 470 6. 1-1998 GB 470 6. 1-1998 GB 4343-1995 GB / T 10870標準名稱蒸氣壓縮循環水冷水機組（家用）和類似的冷水（熱泵）機組商用或工業用和類似的熱泵熱水器美標美標制冷設備壓力容器國際標準“家用電器和類似電器安全”基本電工電子產品環境試驗制冷設備通用技術條件制冷機械制冷系統安全要求n和加熱。外殼防護等級/防水等級測試。工業機械，電氣設備的機電產品包裝的一般技術條件。制冷系統安全性能和氣密性測試標準制冷和空調設備噪聲確定振動測試標準涂層零件附著力測試沖擊測試，機械強度測試，電擊保護測試，泄漏電流測試，電氣強度測試，接地電阻測試，耐濕性測試，電磁兼容性測試裝置測試（測量儀器精度，冷卻能力加熱測試南昌太陽能工程熱水工程，水側壓力損失測試等）第14頁，共18頁南昌宇瑞暖通空調工程有限公司空氣源熱泵熱水裝置技術參數表MD100D = 10P空氣能熱泵熱水器額定功率：9. 2KW加熱功率：3 6. 8KW產水量：850L / H額定電壓：380V額定頻率：50HZ額定電流：18A額定水溫：55℃最高水溫：60℃壓縮機：谷輪機器尺寸：1450 * 760 * 1060㎜水流量：11000L / H接口尺寸㎜：DN32噪音Db：≤60Db蒸發器：高效內螺紋管和親水鋁翅片連接冷凝器：雙螺紋銅套熱交換器節流閥組件：電子膨脹閥。以上參數的測試條件：干球溫度為20°C，濕球溫度為15°C，冷水溫度為15°C，終止溫度為55°C。 Mingdi熱泵客戶服務承諾一、服務旨在讓客戶百般安心！ 二、服務承諾1、咨詢：接受免費咨詢。
2、設計：在業務談判中免費的設計計劃。 3、安裝：確保由Mingdi空氣熱泵資格的安裝團隊將為您安裝。請監督驗收并形成完整的客戶檔案（包括竣工圖）以進行歸檔，以確保后續服務的可行性。 4、投訴：請向制造商的服務電話投訴。根據實際情況，當地服務人員或總部將直接派遣維修人員。第15頁（共18頁）南昌宇瑞暖通空調工程有限公司的工程師，旨在方便跟蹤和評估服務質量：滿意時請簽名。 5、維護：1)全國各地都有產品服務中心，在接到客戶的通知后，它們將在最短的時間內到達現場。在上海地區，制造商將直接派遣高級技術人員到現場進行維護。 2）嚴格按照相關規定，我們將在保修期內為您提供免費保修，并且可以在保修期內提供有償的專業維護。 6、備件：在產品服務中心設置備件倉庫，方便快捷；在保修期內免費提供。 三、您的權利-服務的基礎1、購買明迪熱泵產品后，保修期僅在項目通過驗收后生效。免費保修期為兩年。保修期到期后，可以提供有償的技術服務維修，并可以以市場上最優惠的價格提供配件。 2、在安裝后積極與安裝單元合作進行驗收。驗收后，敦促安裝單位填寫完整的驗收報告（包括竣工圖），并要求當地熱泵技術人員安裝完整的客戶檔案，以方便后續服務要求：請在提交之前確認實施情況。相關報告簽名。
3、服務人員來維修后，請在您的要求得到滿足后簽名并確認。我公司要求客戶服務人員嚴格按照相關規定對您進行維修，您有權拒絕任何違反相關規定的行為。 4、客戶可以獲得安裝單元，當地技術服務部門和總部技術人員的三重質量保證系統的維護服務，這是真正的無后顧之憂。設備驗收和調試計劃1、熱水系統的調試和試運行1)試運行應滿足以下條件。 A.設備主體和輔助設備，管道和電力均已安裝，并已正式連接到設備，臨時用電禁止試運行。 B.試運行計劃已經批準，參與試運行的工程師和工人對該計劃很熟悉。主要參與者還應了解南昌裕瑞暖通空調工程有限公司案的內容。 C.試運行所需的能源：水，電；機械，用于測試的標準儀器，專用設備等已交付到現場。 D.所有專業人士，包括試運行的設備和電氣設備，均已齊全。 E.設備清潔，環境衛生合格。 2)單機試運行A.檢查電壓值是否正常，運行紙孔包（控制箱）的模擬運行，檢查其控制的電磁閥和水泵是否可以正常運行，并使用專用調試器進行調試。用明迪檢查單位壓力等。每個參數均在單個系統模擬測試中進行測試，其精度符合相關技術標準的要求。 B.獨立主機已開啟，運轉時方向正確，機組無異常振動，軸承溫升不超過80℃，電流，功率，噪聲均符合本技術要求。設計和產品手冊。
2、多個系統的聯合試運行A.對系統中的每個設備進行單獨測試之后，將打開整個系統以進行試運行B.系統測試和調整。 C.主要操作設備的噪聲測量。 D.測量主機的高壓和低壓，進水和出水溫度，流量和壓力。 E.水箱中每小時的溫升。 F.確定所有者要求的其他項目和設計。 1)聯動裝置的試運行時間不得少于8小時，值班人員應負責。 2）合格的噪音指數。 3）在系統的聯合測試期間，請仔細記錄。如果技術參數超出標準，請迅速找出原因并加以解決。如果當時不方便處理，請寫下“問題清單”，并等待共同運輸后消除。 3、綜合效率測量綜合建設完成并投入生產后，可以根據業主的要求進行帶生產負荷的綜合效率測量。測量項目如下：1）單元性能參數測試和調整。 2）單位噪聲的測量。第17頁（共18頁）南昌宇瑞暖通空調工程有限公司3）要求所有者提供其他測試項目。設備維護和保修計劃1、我公司非常重視售后服務和保修工作，并成立了專門的服務團隊來負責項目的售后服務。團隊負責人：熊仁偉（兼任售后服務部經理）。團隊成員：高祥水，徐亮售后服務熱線：0771-88336723 2、在保修期內，我公司將派一名技術人員上門服務。具體服務包括：A.拆卸和清洗過濾器除垢劑等，并指導甲方人員清潔水箱。
B。檢查設備運行的各種參數，例如進水和出水溫度，系統的高壓和低壓，電流值等.C。檢查溫度探頭的值是否漂移。 D.檢查電磁閥是否可以正常打開和關閉。 E.檢查電器部件是否正常，溫升是否異常。 If there is a problem, our company staff will deal with it on the spot. If it can’t be dealt with, it will bring special spare parts and special tools to the scene to solve it within 2 hours. Our company has set up a warehouse for vulnerable parts, and will be there two hours after receiving the complaint call. For major problems, the factory maintenance engineer will solve the problem within 24 hours. Page 18 of 18
