0.前言

配電自動化是一個綜合的信息管理系統，集計算機技術，數據傳輸技術，控制技術，現代化設備和管理于一體。其目的是提高電源的可靠性，提高電能質量，為用戶提供優質的服務，降低運營成本，減輕運營商的勞動強度。

隨著電網的不斷發展，電力負荷的不斷下降以及各種新型負荷的不斷出現，用戶越來越關注電力質量問題，與此同時，對電能質量提出了越來越嚴格的要求。用戶需要越來越多的有效電源監控和管理解決方案來應對上述變化帶來的挑戰，以實現配電系統的連續，可靠，高效和低功耗運行。本文通過建設克斯達（長春）汽車電器有限公司10KV新建工程的電力監控系統，介紹了電力監控系統在重工鞋廠的應用。

1.項目概述和建設目標

KSD（長春）汽車電器有限公司是一家成立于2011年的美國獨資公司，投資方為德國KSD。其總部位于南京。德國Kstar公司成立于1912年，是一家國際跨國公司，在全球擁有16個子公司。它主要為車輛家用電器系統，工業家用電器系統，連接器和檢查設備提供解決方案。主要客戶包括寶馬，寶馬，大眾汽車和通用汽車等，具有強大的生產和開發能力。貴州航空集團是中國的骨干企業集團之一。其下屬的華陽電廠具有軍事基礎，其技術??人員和開發水平在國外處于領先地位。上海安公經濟發展有限公司是一家具有豐富經驗的地方投資公司。

該公司的主要業務范圍是開發，制造和銷售車輛，家用電器和電子產品。 2005年，公司充分利用了SAP系統，從而實現了KOSTAL集團數據網絡在運營，開發，技術，質量，生產和貨運方面的全球共享，并且各種業務運營正在逐步實現現代化和國際化。同時，公司通過了TüVRheinland Technology Co.，Ltd.的ISO900 1、 QS900 0、 VDA 6. 1、 ISO14001和TS16949系統認證。2003年至2012年，該公司被評為連續六年入選“安亭十大企業”。它已多次獲得區政府的綜合實力獎，并被認證為先進技術企業。 2006年被評為上海市技術中心，2008年獲得認可。作為上海市高新技術企業，多項產品技術已獲得國家專利。

2.電力監控系統的設計

在監控系統的設計中，有必要充分考慮客戶的實際需求，以及電力系統的實際結構，電力系統的實際負載能力等激勵因素，然后選擇合理監控設備，這將有助于降低系統運行成本。 ，也有利于系統功能的實現。

本項目的電力監控系統可以實現對廠內低壓配電電路的實時監控，有利于電力管理。另一方面，電源監控系統除了可以準確指示回路的功耗外，還具有網絡通訊等功能，可以與計算機，串行服務器等設備結合使用，及時顯示運行情況。工廠中的每個配電回路。狀態。當工廠中的電源系統負載超過標準時，電源監控系統可以迅速報告情況并發出語音提示。此外，電力監控系統可以生成統計信息，例如報告，圖表等，以便相關人員可以分析工廠各個部分的電力消耗狀況，從而使工廠中的電力消耗活動更加安全，從而確保了工廠人員的生命安全。提高業務人員的工作效率。

2. 1系統結構

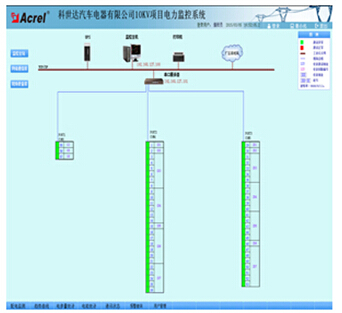

根據新建超市的配電情況，在線檢測系統采用分級分布式結構。該系統包括：站控制管理層，網絡通信層和現場設備層。系統網絡結構如圖所示：

站點控制管理人員和計算機管理人員進行人機交互，估計，分析和處理現場收集的各種數據信息以及使用圖形，數字顯示，聲音等方法進行操作的直接窗口反映站點的運行狀況。系統的最上部分。它主要由系統軟件和必要的硬件設備組成，例如工業級計算機，打印機，UPS電源等。

通信層使用的設備是NPORT5410并行端口服務器。該層是數據信息交換的橋梁。它負責收集，分類和傳輸現場設備返回的數據信息，同時將主機的各種控制命令傳送到現場設備。

現場設備層主要連接到用于檢測網絡中電阻的各種儀表，并且也是建立配電系統所必需的基本元素。 ABB微機保護，電能表的現場配置，實現高低壓回路單相電壓，三相電壓，頻率，功率，四象限電能及其他電阻的檢測，保護動作信息；并檢查每個斷路器的開關狀態。

2. 2網絡設計

電力監控系統中的網絡系統可以及時傳輸數據并快速傳輸操作指令，這是實現電力監控系統各種功能的基礎。每個現場設備都現場連接到總線，然后所有總線都連接到通信網段，以實現與主機的傳輸。

2. 3監控系統軟件功能設計

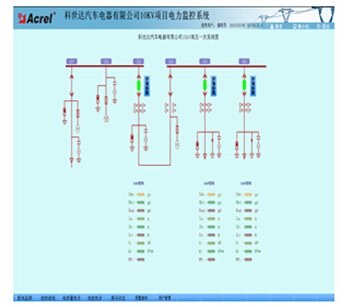

該系統根據客戶的實際需求設計，實現了主接線圖界面的顯示；電熱電阻遠程測量和電熱電阻超限報告；事件記錄；系統運行異常檢測；故障報告和運行記錄；報告查詢并復制；主要功能包括系統負載實時，歷史曲線，用戶權限管理等。

2. 3. 1數據收集和處理

數據采集主要包括模擬量和開關量的采集。模擬量的收集主要是收集線路電流，電流，功率，電能質量，頻率等信息，而開關量的收集主要是收集有關電路等設備的工作狀態和保護動作的信息。斷路器長春監控安裝公司，隔離開關，接地開關等。并收集報告信息，例如電源故障保護和操作故障，以實現本地實時顯示遠程數據。數據處理主要是向用戶實時顯示所收集的電氣熱阻，以滿足配電監控的自動化和智能化要求。同時，將收集到的數據存儲在數據庫中以供用戶查詢。

2. 3. 2個數據記錄

電力監控系統的數據記錄功能主要是記錄斷路器的斷開和閉合狀態以及保護動作的順序。它需要系統中足夠的存儲空間才能長時間記錄大量數據信息。和存儲。其次，電力監控系統的數據記錄功能還包括故障信息的記錄，即故障發生時實時電壓，實時電流等數據的記錄和存儲。可以看出，數據記錄功能通過記錄保護裝置的工作狀態并記錄故障信息，可以準確反映系統中的問題，使工作人員易于解決。

2. 3. 3電源管理

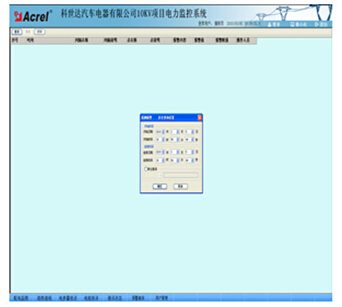

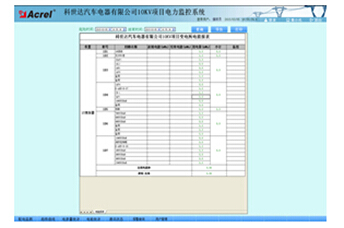

為了監督工廠中每個電路的功耗，系統設計了電能管理報告。該系統收集有功電能，并根據電路名稱自動生成每日，每月和每年的報告。報告復制功能可以在一定的時間內按一定的循環查詢用電情況，可以幫助物業管理人員構建有效的能耗管理評估系統。能耗是通過系統估算的。

3.在電力供應和配電設計中應用電力監控系統的意義

總而言之，電源監控系統可幫助電源用戶提高效率，減少損耗并降低運營成本。只有電力監控系統才能有效地保證電網管理效率，降低電力運行成本。它也已成為電源供應和分配設計中必不可少的部分。重要的一部分。電力監控系統的通訊，故障報告，數據存儲和記錄功能，使員工在實際工作中更加方便。他們可以通過人機界面直接了解電力系統的運行狀態，并可以快速傳輸操作指令。監控設備的數據傳輸是通過網絡傳輸來實現的。因此，可以將不同的電源監控系統設計為具有不同的聯網形式，以確保可以快速，準確地傳輸數據信息。另一方面，在電力監控系統在供電配電設計中的應用中，應根據實際情況選擇監控設備。通用電源監控系統通常使用具有遠程通信長春監控安裝公司，遠程觀察和遠程控制等功能的設備，而某些高端電源監控系統則需要選擇功能日益完善的智能設備。

在工業建筑物等場所安裝電源監控系統，可以實現工廠低壓配電電路的實時監控，有利于電源管理。另一方面，電源監控系統除了可以準確指示環路的功耗外，還具有網絡通訊等功能，可以與計算機，串行服務器等設備結合使用，以及時顯示設備的運行情況。工廠中的每個配電回路。狀態，當工廠中電源系統的負載超過標準時，電源監視系統可以快速報告情況并發出語音提示。此外，電力監控系統可以生成統計信息，例如報告，圖表等，以便相關人員可以分析工廠各個部分的電力消耗狀況，從而使工廠中的電力消耗活動更加安全，從而確保了工廠人員的生命安全。提高員工的工作效率。

參考

[1]“電力測量數字儀器的原理和應用指南”，任志成，周忠，中國電力出版社

[2]“電源監控系統在供電和配電設計中的應用”，高世宏，科技風

作者簡介：張曉麗，女，本科。雇主：目前在Ankerui Electric Co.，Ltd.工作。
