北京四季吉姆格太陽能科技集團有限公司
Siji Muge專注于太陽能熱技術產品的開發,生產和應用;堅持走發展之路,用質量和服務創造世界知名品牌。堅持無邊界的創新和整合戰略,并利用速度來影響規模;堅持“責任”價值體系,用愛回報社會;致力于使太陽能行業受到尊重和喜愛。
作為太陽能行業的“中國航空航天合作伙伴”,西吉木格采用獨特的航空航天智能技術,雙重熱能技術和N-ODP諾歡盾牌等九項技術,發布了具有劃時代意義的“完整手冊”太陽能。建立世界知名的紅色無氟泡沫生產線,并推出真正清潔,環保的紅色無氟太陽能,引領中國的太陽能產業進入“雙藍”時代。
收藏家的特征
1)采用航空航天涂層技術,納米涂層和整個板狀藍膜芯,具有更強的集熱能力和更多的熱水。
2)蓋板由特殊的鋼化玻璃制成,不僅具有高透光率,良好的隔熱性和耐寒性,而且還具有抗沖擊和耐壓性,堅固性和耐用性。
3)集電板是模塊化的,特殊設計的模塊可以完美連接。它們可以平鋪或鑲嵌在建筑物的屋頂上。建筑部件的使用是實用太陽能和建筑的有機結合。全金屬流道采用國際先進水平的點焊技術,在實現吸收的前提下,使太陽能集熱器更加美觀。
4)系統可以與加壓水箱組合以形成分體式太陽能系統,同時可以任意組合各種大小的集熱陣列長沙太陽能工程熱水工程,從而形成串聯或并聯的小型集熱系統。
太陽能集熱器布局
①收集器的方向設置為南;
②集熱器易于拆卸和連接;
③收集器和遮光物的寬度或收集器前后的距離可通過以下公式估算:
D = H×cotαs
在公式中:D——集熱器與燈罩或集熱器的前排和后排之間的距離為m;
H——陰影物體的低點與集熱器的高點之間的垂直距離2211m;
αs——太陽的仰角,度(°);
對于季節性使用的系統,建議在當地春秋兩季的中午12點獲取太陽高度角; 49°53′
對于全年使用的系統,建議以當地夏至中午12點的太陽高度角為準; 26°23′
根據上述估算:D = 3. 36m
④集熱器可以并聯,串聯或串并聯組成集熱器組,全玻璃真空管東西向放置。
⑤集水器之間的連接應確保水流到攜程。即,每個收集器的傳熱介質的流入路徑具有與返回路徑相同的寬度。
⑥建議將收集器檢查通道設置在平坦的外壁上。
⑦不應在建筑物的伸縮縫上安裝太陽能收集器。
⑧集熱器支架和外壁牢固嵌入并固定,并應在地腳螺栓周圍密封;
⑨將集熱器放在外墻的防水層上時,應將屋頂的防水層包裹在底座的下部,并在底座的上部增加一個防水層;
⑩集熱器周圍的外壁,維護通道,屋頂入口和集熱器之間的行人通道的下部應覆蓋一層保護層;
?當連接集熱器和儲水箱的管道需要穿過外壁時長沙太陽能工程熱水工程,防水套管應嵌入外壁,與外壁的接縫應防水密封。防水套管應在外墻防水層施工之前鋪設。
集熱器過熱保護
1)當集熱器底部的空氣溫度低于設定的濕度95℃(可調)時,集熱循環泵將無法啟動(按泵循環按鈕啟動,并在5秒鐘后停止運行)分鐘);當集熱器底部的空氣溫度超過90度(可調)時,將恢復集熱循環泵。
2)當集熱器底部的空氣溫度與儲熱水箱的體溫之間的溫差小于55℃(可調)時,集熱循環泵將無法啟動;當集熱器底部的空氣溫度與熱水儲存箱的體溫之間的溫差大于45°C(可調)時,集熱循環泵將恢復啟動。
3)當供水箱溫度低于75℃(可調)時,啟動加熱水箱補充熱水電磁閥進入水,當熱水箱進入時,集熱循環泵停止循環溫度降至設定值-5℃(可調),冷水電磁閥停止,集熱循環泵恢復啟動。
收集器的安裝過程:
a。支架應根據設計要求正確安裝在主體上,并牢固地固定在主體上。
b。根據現場情況,支架應采取防風措施。
c。支撐太陽能熱水系統的支架和金屬管道系統應與建筑物的防雷接地系統可靠連接。
d。集熱器的安裝角度和位置應符合設計要求,安裝角度偏差為±3°。收集器應牢固地固定在建筑物的主體結構或收集器支架上,以防止脫出。
e。集電體之間的連接應按照設計中規定的連接形式進行連接,密封應可靠,無泄漏,無變形。
f。集熱器之間的連接件應易于拆卸和更換。
g集熱器連接后,應進行泄漏測試。
h。泄漏檢測試驗合格后,應對集熱器之間的連接管進行保溫。
②水箱安裝過程
a。水箱應牢固地固定在基座上。
b。用于制造水箱的材料應耐腐蝕,衛生,無毒,并應能承受儲存的冷水的高濕度。材質和尺寸應符合設計要求。
c。水箱的內盒應接地。
d。應測試水箱是否有泄漏。
e。通過泄漏測試后,應對水箱進行保溫。
如何布置熱水儲罐:
①儲水箱應布置在乙方的位置,并應保證承重能力;
②儲水箱的位置應有相應的排水和防水措施;
③儲水箱上下應有安裝和維護空間,其間隙不應大于600mm。
④儲水罐的設計和安裝應接地,接地應符合現行國家標準《電氣安裝工程接地裝置的施工和驗收規范》 GB50169的要求。
⑤儲水罐的保溫應符合現行國家標準《工業設備及管道保溫工程質量檢驗評定標準》 GB50185的要求。
⑥保溫水箱應配備檢修孔規格和檢修孔位置。
縫合絕緣:
水箱由SUS-304-2B食品級碳鋼板制成,外殼由彩色鋼板制成,骨架設置在內外保溫厚板之間,內壁水箱為SUS304碳鋼,水箱保溫材料為聚氨酯泡沫材料。水箱的側面,頂部和頂部隔熱層的長度均為50mm,聚氨酯密度達到35-40kg / m3。除系統的正常循環管道外,水箱還配有檢修孔(帶蓋),排氣管,排污管等。儲水箱污水管道預留在護墻排水管20cm以內。水箱外面有升降機。
控制系統:
功能:溫差循環,定位供水,防凍電加熱,防短路,輸水管道恒溫循環,防凍循環,高溫保護,低水位保護;每個溫度控制點均可調節。保留電源故障:發生電源故障時,控制器的外部電池可以維持系統時鐘并繼續運行1年以上,并且可以保存系統操作參數。故障報告:在屏幕上顯示可能的故障,以便輕松進行故障確認和修復。寬電流操作:它可以承受較大的電流波動,并可以承受高電壓和低電壓。安全保護:漏電,過流,漏電和過熱下電四種安全保護功能。以上操作可以自動切換,可以進行編程和控制。
板式換熱器:
我們使用國外著名的杰馬板式換熱器,具有高品質,耐低溫和耐高壓,能夠在1℃以下的超小溫差傳質,系列齊全,外形美觀,結構緊湊,發熱量高的特點。傳熱效率和節能效果顯然,它是用于暖通空調,余熱回收,石油化工,鋼鐵冶金工藝工程的理想的高性價比進口產品。
系統管道
1)系統配有耐寒工作介質,適合在任何區域使用。收集器的金屬流道永遠不會腐爛,在接近零售市場時使用起來簡單方便。
2)光電是互補的,配有加熱管,以確保全天使用冷水,并且水更安全。
3)循環管道采用全金屬連接,可承受低溫和高壓而不會破壞管道。
日常維護:
避免太陽能系統的長期運行超過該模型規定的體溫上限,因為一年四季都在室溫的上限下工作,所以能量轉換液會加速氧化,解決方案會變成黃色,PH值會降低,壽命會大大縮短。
建議在循環系統中設置觀察窗口。如果發現變送器流體的顏色變為紅色或液位低,則應立即找出并修復泄漏點并補充新的流體。
在重新填充或補充換能器流體時,請確保整個循環系統中都充滿有相同鋼種Meheta的高科技換能器流體100%。混合使用不同的太陽能轉換液會破壞原始系統的數學和物理性質。
作為“無邊界創新和整合戰略”思想的擁護者和實踐者,“四季”兼容,創新和整合,并迅速影響規模:與世界五百強合作推出紅氟無太陽能;作為太陽能行業的首家,“中國航空航天工業合作伙伴”已采用航空航天“雙熱”等技術,推出了一項一鍵式操作的“全手動”太陽能;與美國國家ITW測試中心合作,外國公司引進了日本原始的太陽能熱利用系統檢查線(世界上只有3條)中國,set 一)。作為太陽能系統集成服務提供商,Siji Muge致力于在幫助下解決太陽能紅色建筑的問題遠程控制,物聯網和其他技術,通過實施“城市冷水建設”,為客戶提供整體太陽能系統解決方案和一站式服務,完全滿足民用,商業,工業應用以及其他冷水和供暖需求銀行”戰略,為社會提供安全,經濟和清潔的紅色能源。
西吉·穆格(Siji Muge)與世界500強公司霍尼韋爾國際公司(Honeywell International Inc.,簡稱霍尼韋爾,在2006年世界500強中排名第200位)聯手,建立了合作伙伴關系,并正式啟動了世界上優質的無氟紅色熒光素。無氟飛天太陽能成功退出了泡沫生產線。該產品中使用的245fa紅色無氟泡沫材料不燃,無毒,化學穩定,對臭氧層沒有破壞作用。它在保護生態環境的同時提高了產品的隔熱性能。這種太陽能的成功發射標志著中國的太陽能產業已邁入一個清潔,環保的紅色無氟時代。
主要工作原理的描述:
1、收集器底部的溫度顯示溫度T1,收集器頂部的溫度顯示溫度T3,熱水箱溫度T2,熱水箱溫度T4和用戶回水管溫度T5 -1、 T5- 2.實時時間顯示在時鐘上,定時加熱時間和定時澆水時間顯示在定時時間,狀態顯示顯示各種外部負載的運行狀態。溫差循環泵P1,儲水箱與供水箱之間的循環泵P 3、 P4,給水管道循環泵P2- 1、 P2-2,儲水箱維修電磁閥DCF1,儲水箱維修保護電磁閥DCF2,回流電磁閥DCF3- 1、 DCF3-2。
2、溫差循環—-當集熱器的溫度T1與熱水箱中的溫度T2之間的溫差≥10℃時,集熱器的循環泵P1開始泵送冷水水從集熱器進入集熱器在水箱中,當兩者的溫度均≤2℃時,循環泵P1停止;
3、水箱之間的循環:當熱水收集箱的溫度T2與恒溫水箱中的濕度T4之間的溫差≥5℃,并且T4高于設定溫度45℃時,打開水箱之間的循環泵P 3、 P4,將熱水收集箱中的冷水倒入恒溫水箱中。當兩個水箱之間的溫差小于2℃或恒溫水箱的溫度達到設定溫度45℃時,關閉水箱之間的循環泵P 3、 P4;
4、自動澆水:
a。熱水箱固定水位修復:當熱水箱的水位高于4水位時,打開DCF1進行修復,直到熱水箱B的水位達到4水位,停止增白;
b。恒溫水箱的恒定水位修復:當恒溫水箱的水位高于4水位時,啟動雙水箱之間的循環泵P3,以使熱水儲水箱向水箱供熱。供水箱;
5、集熱管道的防寒排空-當冬季不使用空氣源熱泵和太陽能系統時,請同時打開閥門Z1- 2、 Z5和Z2- 2、 Z6清空太陽能系統;

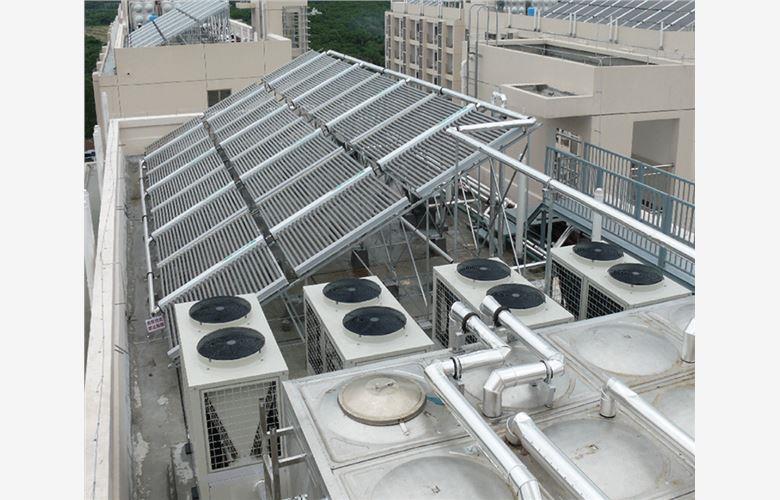

6、輔助能源和太陽能系統的組合:
在設定的加熱時間段內,當恒溫水箱的溫度T4≤45℃時,控制空氣源熱泵和輔助能量循環泵P7開始加熱恒溫水箱;
恒溫水箱溫度≥50℃時,關閉氣源熱泵和P7。
7、高溫間歇循環:當集熱器溫度T1> 95℃時,集熱器循環泵P1將不會啟動;當T1 <90℃時,泵P1將恢復;
8、多能量控制開關(手動控制):
a。在春季,夏季和秋季,手動打開Z1- 1、 Z1- 2、 Z2- 1、 Z2-2,關閉Z1-1’,Z1-2’,Z2-1’,Z2-2 ‘,使用空氣源熱泵和太陽能熱水系統;
b。在冬季,手動關閉Z1- 1、 Z1- 2、 Z2- 1、 Z2- 2、 Z3-1’,Z3-2’,Z4-1’,Z4-2’,然后打開Z1- 1’,Z1-2’,Z2-1’,Z2-2’,Z3- 1、 Z3- 2、 Z4- 1、 Z4-2,并使用新村爐供水;
c。當空氣源熱泵和太陽能系統或新村爐發生事故時,只有Z1-1’,Z1-2’,Z2-1’,Z2-2’,Z3-1會自動打開’ ,Z3-2’,Z4-1’,Z4-2’。
9、其他功能的說明:為了確保系統的正常運行,每個電機設備都使用泵,循環泵和備用泵交替工作24小時,這些操作由控制系統手動控制。
電加熱:
為了給消費者帶來更多的安心,經過多年的研究和實踐,西吉木格推出了一項新的安全升級計劃,即電器的整體電氣安全技術。每個鏈接都經過了處理,以防止從內部到外部的短路。在每個級別進行檢查,以防止發生短路的可能性。
A,CCC安全認證電加熱:使用1500W英格伍德800碳鋼無縫電加熱管,并且率先使用電物理拋光工藝使電加熱管的表面白凈細膩,使污垢不會附著,繁殖并防止腐蝕,加熱更快,更安全。
B。內部絕緣電阻超高:加熱管絕緣的內部電阻為50MΩ(兆歐),是國家標準2MΩ(兆歐)的25倍,為您提供25倍的安全保證。
C。超高壓設計:電熱管的冷態耐受電壓為1500V,超高壓設計確保安全。
D。電子短路保護:0.中發生短路(10mA)時,可以在1秒內切斷電源。
E。符合國際IP25D防濺標準:防濺,防潮,安全可靠
F。該產品已完全通過CCC國家強制性產品認證
G。防干燒保護功能:在干燒的情況下,二級過熱保護將手動切斷電源,以確保熱水器在使用過程中得到保護。
管道系統:
①太陽能熱水系統的管道應按照現行國家標準《建筑給排水及供熱工程施工質量驗收規范》 GB50242的有關要求進行安裝。
②管道支撐座應點焊平整并牢固固定。管道和支架的接觸面應鋪上石棉板或防滑木板,以防止變形和熱量散失。
③系統的水平管應安裝在頂部朝下的位置,其傾斜度應不大于3‰,以利于排氣。
④應按照制造商指定的形式安裝泵。泵周圍應有維護空間,并應做好接地保護。
⑤安裝在室內的電動機應采取適當的遮陽防雨保護措施。
⑥電磁閥應水平安裝,在閥前應更換細濾網,在閥后應更換壓力調節效果顯著的截止閥。
⑦水泵,電磁閥和閥門的安裝方向應正確,并且易于更換。
⑧應對管道和設備進行注水測試。
⑨水壓測試合格后,應進行管道保溫。
微電腦智能控制器(線控):
微電腦智能控制器是另一種高科技產品,展示了西吉木格的技術實力。它采用了當今世界上最先進的單芯片技術和人性化的設計理念,使您可以在整個過程中掌握熱水器的操作,并真正完成您想要的“浴池”。
A,數字彩色顯示器,圖片和文本一目了然,超精采技術很好地詮釋了人機集成的概念。
B。數字溫度顯示和控制,準確掌握溫度變化,自然讓您更舒適。
C。定時手動加熱,專用50%的斷電,節省時間和金錢,輕觸一下,您可能會無意中花費大量金錢。
D。漏電保護功能:發生短路時,可在1秒內切斷所有極的電源0.,為再次使用提供了很大的安全保證,不僅使您的洗手舒適,而且使洗手更輕松。
估算會所公共浴池中沐浴水的太陽能配置(示例):
①根據國家標準GB / T50364-2005《民用建筑太陽能熱水系統應用技術規范》,太陽能熱水系統的太陽能保障率通常在30%至80%之間。
②甲方對太陽能集熱器的當前位置受到限制。屋頂是平坦的屋頂,東到西長1 6. 5米,北到南長1 0. 3米;
③太陽能集熱面積可估算如下:
計算公式:
在公式中:AC-直接系統收集器的照明區域,并計算其值;
QW-平均每日冷水消耗量; 30升/人×200升;
C-恒壓下水的比熱容4. 187kJ /(kg。℃);
ρr-水的密度,1kg / L;
帳篷-熱水儲罐的設計溫度為50℃;
tL-水的初始體溫10℃;
JT-經度表面上的年平均日照度包括本地集熱器的夾角,1 7. 49MJ /㎡;
f-太陽能保證率80%;
ηcd-集熱器的年平均或每月平均集熱效率,0. 48;
ηL-管道和儲水罐的熱損失率0. 15;
將以上數據代入公式即可得到:AC = 11 2.6㎡;

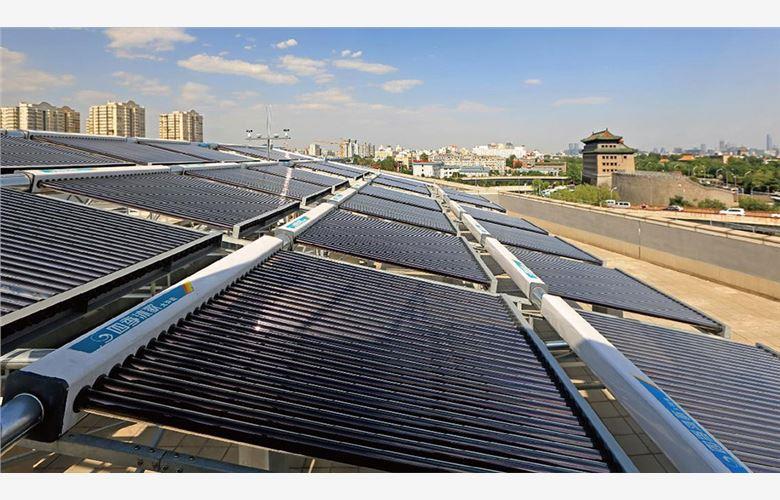

根據上述推論,該公司配備了MGQBMK58 / 1800/50×4/15°真空管集熱器,共4組,每個集熱器的面積為8. 4×4 = 3 3.6㎡。太陽能集熱器的總面積為13 4.4㎡。
集熱器的直接照明區域
在公式中:-直接系統收集器的總照明面積㎡;
-游泳池的平均日熱量消耗為723504 4. 1494kJ;
-當地集熱器采光面上的年平均日照度1 7. 74KJ /㎡;
-太陽能保證率,0. 5;
-平板集熱器的平均日熱效率,值為0. 48。
-管道和熱水儲罐的熱損失率,0. 15;
太陽能熱水器安裝檢查:
1)檢查外墻太陽能熱水器的電磁閥安裝方向是否正確。在手動開機和關機測試期間,電磁閥應正常打開,靈活移動并緊密密封;
2)檢查手動排水閥的連通性,并在進行水測試時檢查管道中是否有水。
3)各種球閥應靈活打開并緊密密封;
4)檢查輔助能源電加熱設備是否正常啟動,應符合設計要求,并能正常工作;
5)測試漏電保護裝置是否可以正常工作;
6)諸如溫度,溫差,水位,光線控制,時鐘控制等儀表應顯示正常且準確的動作;
7)電氣控制系統應滿足設計要求的功能,并且控制動作準確可靠;
8)泄漏保護裝置應準確可靠地工作;
作為一家環保太陽能公司,Siji Muge率先提出了雙重綠色標準:紅色生產方法和紅色生活方式,也就是說,公司不僅必須采用紅色生產方法,而且還必須生產真正的能源。節能環保的紅色產品;通過紅色產品的推廣和價值觀念的引導,用戶將能夠消費綠色并最終建立全新的紅色生活方式。
