上海監控安裝 小型建筑物防火門監控系統的設計與安裝

孟陽

安克瑞電氣有限公司上海寶山201801

摘要：隨著我國經濟和建筑業的發展，大型公共建筑在不斷減少。這些建筑物的規模也比前幾年小得多。因此，這些小型建筑物的消防設施的設計已經成為建筑設計中的難題。本文采用了相關的標準和規范，并結合了多年的消防實踐。簡要介紹了防火門監控系統，并對設計過程中存在的問題進行了分析。

關鍵字：防火門；監視系統;防火門監控器；

0簡介：

建造防火門意味著它們可以在一定時間內滿足耐火穩定性和隔熱性的要求。它必須具有耐火性和耐火功能，以將火勢控制在合理范圍內。這對人員安全疏散和消防人員的搶救工作有幫助。系統的正確設計和安裝對于確保防火門在著火時能夠隔離并控制火勢，確保人員安全疏散起著重要作用。最初簡要介紹了防火門的設計和安裝。

1防火門監控系統產品的工程應用現狀

1. 1防火門監控系統產品標準的當前狀態防火門監控系統是專門用于監控安裝在建筑物中的常開和常閉防火門的工作狀態的監控系統。它是手動火災報告系統的獨立子系統。系統。近年來，防火門監控系統產品已在工程應用中逐步投入使用。為了規范此類產品的生產和制造，2013年7月1日實施了國家標準GB 29364-2012“防火門監控器”。對門監控系統的組成，系統功能做出了相應的規定。組件和檢查要求。

1. 2防火門監控系統的組成基于防火門監控系統的工作機制和項目的實際功能要求。國家標準GB 29364-2012《防火門監控器》規定了防火門監控系統的應用。它由防火門監控器，常開防火門電磁釋放器，常閉防火門電磁開關和常閉開關組成。防火門電動閉門器。

1. 3防火門監控系統工程設計標準的現狀為了有效指導防火門監控系統的工程設計，國家標準GB 50116-2013實施了《自動火災報警系統設計》。 2014年5月1日。在該規范中，對防火門監控系統的產品選擇，系統組成，設置和聯動控制要求做出了相應規定。 2014年9月，2014年9月與國家標準GB 50116-2013聯合發布的國家建筑標準設計圖集14X505-1“手動火災報告系統設計規范”給出了防火門監控系統的典型工程設計示例。并對該產品系統組件的安裝要求供設計人員參考。相關標準和規范的實施為防火門監控系統的工程應用提供了相應的設計依據。

1. 4防火門監控系統產品的現狀隨著國家相關標準和規范的實施以及工程應用要求的不斷加強，目前有許多公司的產品符合國家標準GB 29364-2012 “防火門”的“監控”規定通過了國家消防電子產品質量檢驗中心的型式檢驗，并逐步投入實際工程應用。

2防火門監控系統工程設計中的誤區與對策

隨著防火門監控系統的工程應用，已采取技術措施來改善對防火門性能完整性的監控。目前，在項目的一部分設計環節中，由于設計者對防火門監控系統的工作機理以及相關標準和規范缺乏足夠的了解，因此在設計中存在一定的設計錯誤和一定的缺陷。具體的設計，這會影響系統的效率。播放。

2. 1監視防火門的范圍不夠

目前，許多工程項目僅監視建筑物中安裝的常開防火門，確認火災后常開防火門已關閉，并接收有關防火門關閉的反饋信號，但不進行監控常閉防火門的關閉狀態。

在工程項目中對防火門應用的監督下，作者發現由于閉門器和順控器的損壞，防火門無法正常關閉的問題更加突出。由于缺乏必要的監控手段，消防安全管理人員無法及時掌握現場存在的問題，導致出現問題的防火門無法及時維修，影響了消防員的防火效能。防火門。

因此，在實際工程設計中，防火門監控系統的監控范圍應包括安裝在建筑物疏散通道上的所有常開和常閉防火門。

2. 2使用火災報警控制器或火災聯動控制器

防火門監控器的更換在實際的工程設計中，有一種用防火報警控制器或防火聯動控制器替換防火門監控器的現象。

因為還允許實際使用的常閉防火門通過，所以當使用防火報告控制器監視防火門的工作狀態時，一旦打開常閉防火門，則防火報告控制器應發送熄滅監督報告聲光信號，并且必須手動將此聲音報告信號自動靜音才能取消，消防室值班人員將繼續處理聲音報告信號的聲音，嚴重影響值班人員的正常工作。

當打開的常閉防火門關閉時，防火門的故障狀態被清除，防火門監控器再次處于正常監控狀態，并且故障聲音信號被釋放。換句話說，根據防火門監控系統的特殊功能要求，確定了有關防火門故障聲音信號的國家標準GB 29364-2012“防火門監控器”，這更符合實際工程應用的需求。

根據手動火災報告系統產品架構的要求，消防聯動控制器只能連接到與消防聯動控制相關的現場組件。由于常閉防火門的關閉信息不屬于防火聯動控制的范圍，因此防火聯動控制器無法連接到用于檢測防火門關閉狀態的監視模塊。

防火門監控器是用于監控建筑物防火門工作狀態的特殊系統。其界面顯示可以更直觀地反映防火門的使用。單一控制功能可以實現對常開防火門的可靠控制。同時，防火門監控器的專有功能越來越符合消防安全管理的實際需求。因此，在實際工程設計中，應選擇專用的防火門監控器代替火災報警控制器或消防聯動控制器。

2. 3防火門監控系統的選擇不符合消防通道系統的要求

某些工程設計未能根據類型的防火門監控器匹配防火門電磁釋放，常閉防火門電磁開關以及常閉防火門電動閉門器和其他現場組件檢查報告。 。防火門監控器的性能測試是通過匹配制造商聲明的電磁釋放，門磁開關或電動閉門器以及其他現場組件來完成的。在防火門監控器產品的型式檢查報告中，防火門監控器配備有。所連接的現場組件具有詳細說明。

由于不同制造商生產的防火門電磁釋放裝置，常閉式防火門的磁性開關和常閉式防火門的電動閉門器的電氣參數不同，因此在實際項目中將安裝未經測試的現場組件影響防火門監控系統運行的可靠性和穩定性。

在某些工程設計中，現場安裝了防火門監控器，并在消防控制室中安裝了未經測試或技術性能不符合國家標準的集中顯示設備，以集中顯示火災的工作狀態門監控器。國家標準規定，防火門監控器應安裝在防火室內。未安裝消防室時，應將其安裝在值班人員的地方。

因此，在實際的工程設計過程中，無論所選防火門監控系統的系統架構模式如何，都應在防火控制室中安裝通過型式檢驗的防火門監控器，以對所有防火門進行集中監控。 ，并且不能用其他設備代替。

2. 4對連桿控制邏輯編程的誤解

某些項目的防火門監控系統的聯動控制邏輯程序太復雜。它要求火災報警控制器和防火門監控器根據特定的通信合同進行通信，并根據火災探測器的報告確定要關閉的防火門的范圍。 ，這給特定項目的實施帶來了一定的困難。

當發生火災警報時，安裝在建筑物中的防火門應能夠自行關閉。這是防火門監控系統的聯動控制邏輯編程的基礎。由于建筑物火災的發展趨勢不確定性很大上海監控安裝，在確認火災后，應關閉建筑物中所有常開的防火門，以充分發揮防火門和防火隔離的作用。

因此，在特定防火門系統的聯動控制邏輯的設計中，該規范要求在常開防火門所在的防火室中配備兩個獨立的火災探測器或一個火災探測器和一個手動報警器。按鈕的報告信號用作常開防火門關閉的聯動觸發信號。聯動啟動信號應由火災報警控制器或聯動控制器發出，并且防火門應由聯動控制器或防火門監控器控制，以控制防火門關閉。 。同時，疏散通道上每個防火門的打開，關閉或故障狀態信號應反饋到防火門監控器。

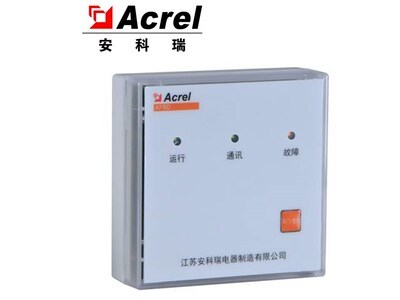

安科瑞AFRD-CK2防火門智能監控系統，雙葉防火門監控模塊遠程控制

3 Ankerui防火門監控系統的介紹和選擇

Ankerui AFRD100系列防火門監控系統是Ankerui獨立開發的智能系統，集工業估算技術，通信，抗電磁干擾，數學傳感技術和工業現場總線控制技術于一體。適用于機場，鐵路運輸，隧道，旅客運輸樞紐，醫院，學校，體育館，展覽館，酒店，商業新市場和其他地方。

3. 1系統結構

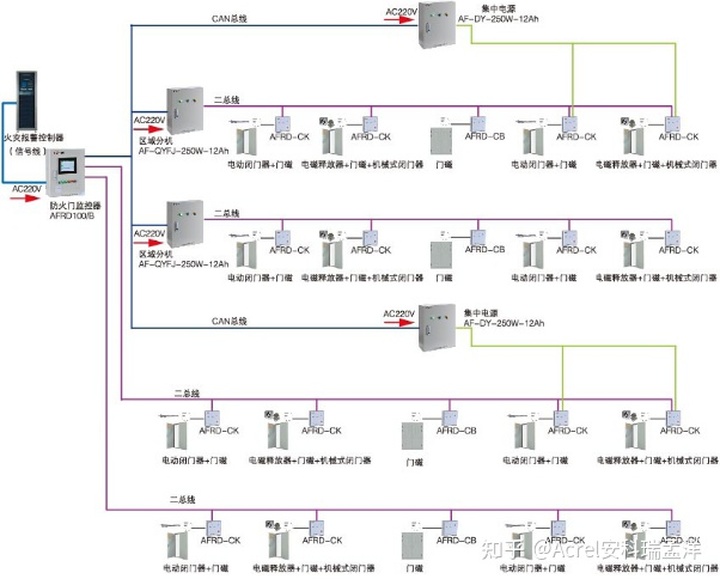

AFRD100防火門監控系統采用AFRD100 / B防火門監控器（主機）+區域擴展+防火門監控模塊三層網絡模式，具有廣泛的應用范圍，滿足各種環境場景，方便區域管理與監控模塊與監控器之間采用兩總線通訊，監控器與分機之間采用CAN總線通訊，滿足高實時通訊的要求。

AFRD100 / B防火門監控器是AFRD100防火門監控系統的核心。該監控器通過兩條總線連接到多個防火門監控終端，以形成分布式防火門監控系統，以監控防火門的工作狀態。 24小時實時手動巡邏檢查，并在異常狀態下向防火門發出故障報告提示。發生火災時，監控系統會手動關閉常開的防火門，這將節省寶貴的時間進行火災搜救和人員疏散！

該系統配備了一整套終端設備，即防火門監控模塊，電動閉門器，電磁釋放器等。該設備結構合理，可靠性高，功能強，維護方便，性價比高，直觀系統界面，易于使用。

執行標準：本設備符合國家標準GB 29364-2012“防火門監控器”，GB50116-2013“自動火災報警系統設計規范”，GB50016-2014“建筑設計防火規范”和公共安全行業的國家標準。標準GA93-2004“防火門關閉器”。

3. 2系統功能

3. 2. 1.監視報告功能

監視器可以接收手動火災報告系統的信息，并在發生警報時發出聲音和視覺警報信號。同時，顯示屏指示報告區域，顯示報告時間和報告信息，直到顯示器自動復位為止。重置后，如果未清除報告信號，警報狀態將再次開始。

3. 2. 2.控制輸出功能

收到火警手動報告系統的信息時，控制輸出保險絲閉合，當報告清除后上海監控安裝，控制輸出保險絲釋放。

3. 2. 3.故障報告功能

通信故障報告：當顯示器與所連接的任何監視終端之間發生通信故障，或者監視模塊本身發生泄漏或開路故障時，監視屏幕中相應的被監視終端將顯示故障提示，并且設備紅色的“故障”指示燈將亮起，并發出故障報告聲音。

電源故障報告：當主電源或備用電源出現故障時，監視器還會發出聽覺和視覺上的故障信號并顯示故障信息。您可以進入相應的界面來查看詳細信息并消除故障聲音。

3. 2. 4.自檢功能

設備檢測所有狀態指示燈，顯示屏和揚聲器是否正常。

3. 2. 5.記錄存儲和查詢功能

當監視器監視風暴（例如報告或故障）時，監視器可以手動記錄風暴的類型，事件的時間，事件發生的區域以及風暴的詳細信息，以及可以存儲10,000多個風暴記錄。監視器可以提供記錄查詢功能，查詢日期可以根據需要自定義。

3. 2. 6.電源開關功能

在緊急狀態下，當主電源出現故障（例如水故障，欠壓等）時，顯示器可以手動切換到備用電源。當主電源恢復為正常電源時，它將自動切換回主電源。顯示器在切換過程中保持連續運轉。

3. 2. 7.遠程控制功能

當監視距離較遠時，可以使用區域擴展來擴展通信距離和電源距離，并將監視信息上載到監視器。監視器可以遠程監視并重置監視終端。

3. 2. 8.權限管理功能

為了確保監視系統的安全運行，監視軟件的操作權限分為五個管理級別，不同級別的操作員具有不同的操作權限。

3. 3 AFRD防火門監控系統設備選擇

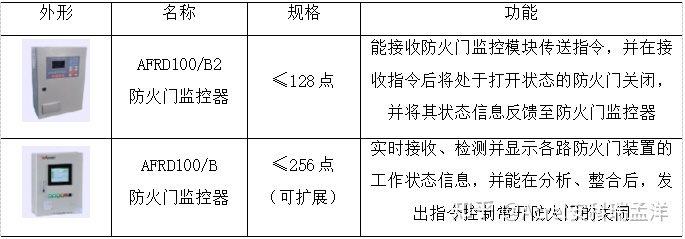

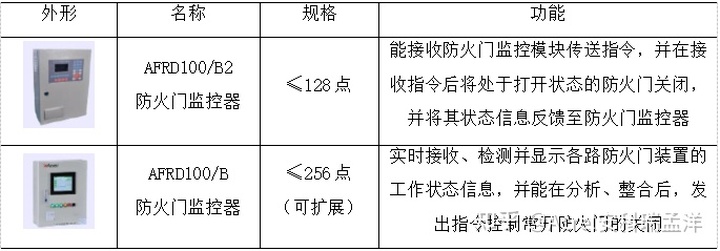

3. 3. 1.防火門監控器

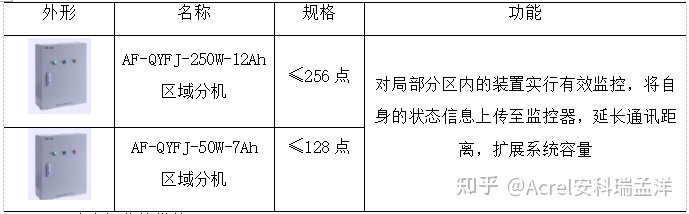

3. 3. 2.區域擴展

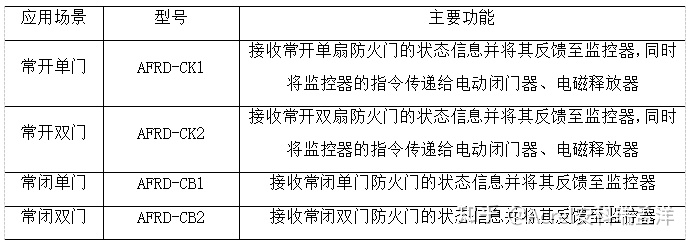

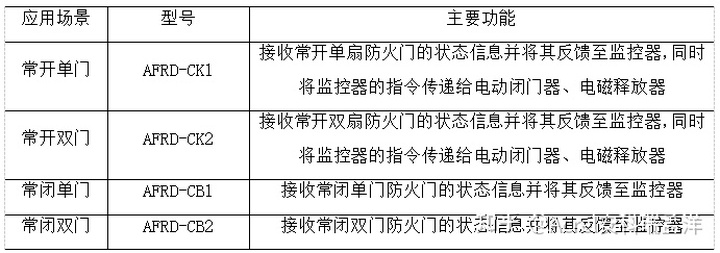

3. 3. 3.防火門監控模塊

4結論
