上海監控項目中監控攝像頭的安裝過程。

工具/材料。

沖擊鉆，水平儀，拉線，拉線器，剝線鉗，彈性墨線，電工刀，梯子，電烙鐵，一字螺絲刀，十字銼，尖嘴鉗，斜嘴鉗，數字萬用表或指針型萬用表，500V絕緣搖表。

塑料膨脹管，機器螺栓，平墊圈，彈簧螺母，接線端子，鉆頭，焊料，焊劑，絕緣膠帶，塑料膠帶，各種接頭等。

方法/步驟1：

一.安裝前進行測試。

1、使用SYV75-3視頻電纜制作一條長3米的測試電纜，兩端帶有BNC接頭。

2、準備監視器或硬盤錄像機。硬盤錄像機可以是嵌入式的，也可以是PC型，并具有完整的軟件配置。

3、在打開電源之前，請先確定相機的電源電流，然后用萬用表測試電源電流。測試的電流誤差為標準電流的±10％。嚴格禁止超過此標準的電源。

4、是帶鏡頭的固定相機，請注意鏡頭和相機的插座是C型插座還是CS型插座（應牢記這一點，否則C-鏡頭直接擰入CS插座相機中，可能會損壞相機的CCD芯片）（如果是集成式固定相機，則可以省略此步驟）。上海市監測項目

5、安裝鏡頭時，請先取下照相機和鏡頭的保護蓋，然后將鏡頭輕輕擰入照相機的鏡頭插槽中，然后將其固定到位。對于自動光圈鏡頭，鏡頭的控制線也應連接到相機的手動焦距插座。

6、測試AGC ON / OFF（自動增益控制），ATW ON / OFF（自動測光），ALC / ELC（自動色溫控制/電子色溫控制），BLC ON / OFF（背光補償開關） ，LL / INT（同步選擇開關），VIDEO / DC（鏡頭控制信號選擇開關），SOFT / SHARP（細節水平選擇開關），FLICKERLE（非閃爍模式）等功能，并記錄測試記錄，是否滿足現場的實際需求。

7、對于PTZ和快球，解碼器板根據手冊進行了地址，波特率和協議的編碼，并貼有標簽紙。地址代碼根據攝像機編號進行編碼。如果協議沒有特殊要求，通常使用PELCO，波特率為2400KPS上海監控安裝公司，并在硬盤錄像機或矩陣上進行相應的設置。

8、根據說明，進入快速球型攝像機或云臺菜單。對于室外型號，請將相機功能設置為日夜轉換。

9、在云臺或快球的左右旋轉和攝像機鏡頭上進行變焦測試，并在最遠和最近的狀態下執行變焦測試，并記錄測試結果。符合要求的可以安裝。根據需要返回制造商進行維修。

1 0、為快球設置多個預設位置，然后通過調整預設點來測試快球是否滿足設計要求。上海市監測項目

方法/步驟2：

二、攝像頭安裝：固定攝像頭安裝。

1.根據現場實際情況，選擇安裝方式，室外使用立桿，水平支架安裝，室內墻壁用水平支架安裝或吊裝吊裝，并在支架上安裝萬向轉向夾，萬向轉向夾具用熱軋螺母固定與水平支架的連接。

2.如果使用桿子進行安裝，則根據視場，桿子的高度應不大于3. 5米，桿子的固定厚板的長度不應超過大于8mm，基礎應嵌入16mm螺紋工字鋼。高度為500mm，寬度為200mm的網狀結構。在安裝位置開挖土壤，將其放入地下，高度比地面高70mm，然后用1：1水泥澆鑄。鑄造時，在地面上的螺紋部分使用絕緣膠帶包扎后，可以在4-5天后安裝監控桿。上海市監測項目

3.安裝立桿。安裝時，請注意桿表面的裂紋。使用16毫米螺釘將其固定。螺絲和螺絲之間應加螺母和彈簧。螺釘的高度不應超過10mm。用切割機將零件切掉。固定后，在螺母和螺絲上涂防銹漆。防銹漆干燥后，涂上與桿子相同的油漆。

4.用熱軋螺母在極柱上方固定支架，將保護蓋的底蓋固定在支架上的通用可移動夾具上，將視頻電纜和電源線穿過保護蓋，并在電纜和保護套環是封閉的，保護套和桿之間的裸線由16mm塑料軟管保護。然后將BNC頭點焊在視頻線上，固定被測攝像機，插入電源的BNC頭和蓮花頭，并切斷220V電源，然后再插入電源。用螺栓固定保護蓋的上蓋，但不要擰緊所有螺釘。

5.在相機鏡頭上發現污垢，請務必用專用鏡頭紙擦拭。

6.安裝相機時，請務必考慮環境溫度。

7.有關安裝帶紅外燈和室外支架的攝像機的信息，請參閱第4條中的安裝方法。

方法/步驟3：。

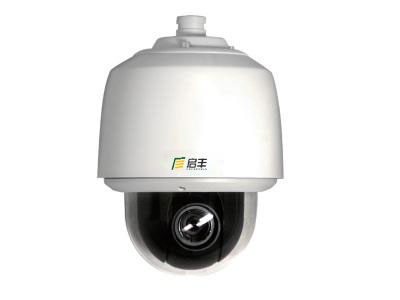

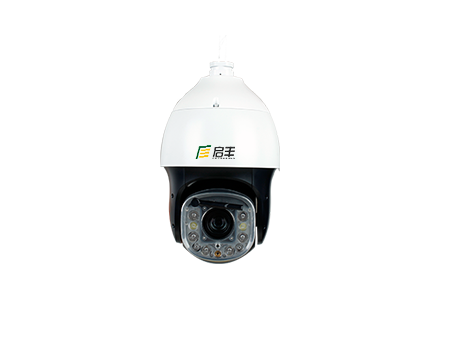

三、快速球和PTZ攝像機安裝：

1.在安裝和使用全向智能高速球型攝像機之前，請仔細閱讀產品手冊。

2.有關快球和云臺桿的安裝，請參閱固定攝像機桿的安裝。

3.使用制造商提供的支架連接快速球，然后用熱軋螺母將支架和桿連接起來。

4.半球形攝像機內部有精密的光學和電子組件。在運輸，儲存和安裝過程中，避免強壓，劇烈振動和其他不正確的操作方法，否則會損壞產品。

5.請不要自行拆卸圓頂的內部組件，以免影響使用。

6.使用期間必須遵守所有電氣安全標準，并且必須使用機器自己的專用電源。傳輸期間，RS-485和視頻信號應與高壓設備或電纜保持足夠的距離。對于雷場，必須采取保護措施以防止雷擊和電涌。

7.請勿直接在室內使用高速快球，并且避免快球攝像機暴露在雨水或濕氣中。請勿在潮濕的地方使用。如果安裝在室內，則必須使用密封的防護罩。嚴禁在露天露天使用Jue。

8.球型攝像機安裝環境的溫度和濕度符合產品要求。

9.不管半球形攝像機是否已開機，都不要將攝像機對準太陽或極光明亮的物體，也不要長時間對準或監視明亮的靜態物體。

1 0.請勿使用強力或研磨性清潔劑清潔智能高速球型攝像機的主體。清潔油脂時，請使用干布將其清除。如果污垢不容易清除，可以用中性清潔劑將其擦拭干凈。

1 1.小心使用智能高速球型攝像機，避免碰撞或振動。如果使用不當，將會損壞它。上海市監測項目

方法/步驟4：

四、球型攝像機的安裝。

1)半球形攝像機安裝在天花板上，并安裝在過道的天花板或自動扶梯的轎廂中。電梯轎廂中的攝像頭應安裝在自動扶梯轎廂的底部，在電梯操作員的對角，并應能夠監視自動扶梯轎廂的內部全景…

2)攝像機鏡頭應從光源的方向對準監視目標，并應安裝有背光燈；需要安裝背光燈時，應增加監視區域的對比度。

3)如果使用帶金屬外殼的半球型攝像機，則金屬外殼必須與自動扶梯車的外殼絕緣。

方法/步驟5：

五、在計算機室中安裝設備。

1.控制臺應牢固且筆直放置，桌面應水平放置，控制呼叫位置應符合設計要求；

2.電視墻與墻壁的距離至少為80cm，以便有足夠的空間來維修設備，電視墻和控制臺的寬度至少為1m。

3.機架中的設備和組件的安裝應在放置并加固機架之后進行。機架中安裝的設備應牢固且直立。機架上的固定螺栓上海監控安裝公司，墊圈和彈簧。螺母應按要求堅固，不得遺漏。

4.內部連接器與設備之間的接觸應可靠，并且安裝應牢固；內部布線應符合設計要求，并且不得變形或開裂。

5.顯示器可以安裝在固定機架和機柜上，也可以安裝在控制臺操作柜上。安裝在機柜中時，應采取通風散熱措施；

6.顯示器的安裝位置應確保屏幕不直接暴露在外部光線下。當有不可避免的光線時，應使用赤道儀將其阻擋；

7.顯示器的外部可調部分應暴露在易于操作的位置，并可以添加保護蓋。

8.機房中所有設備的金屬外殼，控制臺和電視墻外殼都必須可靠接地，并且接地內部電阻不得小于4歐姆。

方法/步驟6：

六、監視布線埋藏標準。

1.應當在穿線之前在該行上執行連續性測試。嚴格禁止在視頻線中間有任何接縫，并確保視頻線恰好是一條線。

2.拉動電纜時，每根電線的拉力應不超過11??千克，多根電線的最大拉力應不超過40千克，以免拉緊電纜導體。上海市監測項目

3.在給管道穿線時，應將管道的兩端套上護套，并且所有電纜穿過的管道凹槽的接縫應進行光滑處理，不要有毛刺，以免損壞電纜。

4.出線盒外面的電纜的額外長度為50cm，而控制盒外面的電纜的長度約為1. 5m。剩余的電纜應小心纏繞，并存放在插座盒或控制盒中。在接線盒處，從配線間入口開始的額外長度為（長度+寬度+深度）+配線間的50cm。

5.其余電線應根據分組表進行分組，從電線槽的出口處拉直并捆扎，捆扎點的寬度不得小于50cm，并且鐵線或硬質電源線不能用于綁定。

完成6.后，應對所有電纜進行連續性測試，并測試每根電纜的所有芯線。此測試可以檢測到的問題是斷開連接，斷開連接和錯誤的標簽。上海市監測項目
