關于印發《蘇州市民用太陽能熱水系統指導意見》的通知蘇建宗[2008]第51號蘇州工業園區規劃建設局省高新區建設局地帶建設局，所有相關單位：TT將執行《蘇州民用建筑節能管理辦法》（蘇州市人民政府第103號令），以便在我市民用建筑中應用太陽能熱水系統我省不僅可以滿足建筑節能的要求，而且還可以為確保工程質量和良好的使用效果，根據現有成熟的太陽能冷水系統應用技術，借鑒其他城市的成功經驗，結合結合我省的實際情況，制定了《蘇州民用建筑太陽能有限公司應用指導意見》。 ld供水系統”。現發布《指導意見》，供施工各方參考。 TT附：《蘇州市民用太陽能熱水系統應用指導意見》 T200，2008年6月2日附：蘇州市民用太陽能熱水系統應用指導意見T 一、蘇州冷水系統設計民用建筑，制造和安裝是一門多學科的應用科學技術，它融合了光學，熱工程，給排水，建筑電氣，自動化控制，隔熱，機械制造等多學科技術，并且需要各方合作以推廣應用程序。太陽能冷凍水系統應與建筑物同步建造，一起進行初步檢查并同時移交。 二、在設計和應用太陽能熱水系統時，施工單位和設計單位應綜合考慮環境特征，建筑特征和使用要求，并結合居住區的位置，居民的經濟承受能力和冷水選擇合適的太陽能。要求。為了實現節約化石燃料和電力等不可再生能源的節能目標，并盡可能滿足市民對日常生活中冷水的需求，供水系統。

三、太陽能熱水系統通常由太陽能集熱系統和熱水供應系統組成。根據現有技術和工程應用實例，T具有一些成熟的集成設計方案（附表）。 四、建設單位在選擇太陽能熱水系統的制造商（或供應商）時，應全面調查公司的產品生產能力，質量保證，技術發展和服務水平等，并應具有較大的規模和國家A級由權威認證機構認證的供應商，可以自行生產太陽能集熱器系統的主要預制組件。 五、設計太陽能熱水系統和建筑物的集成設計時，設計單位必須：TT 1、遵守國家和地方法規，法規以及其他有關太陽能熱水系統應用的標準，法規和規章。民用建筑。充分了解太陽能熱水系統及其組件的性能和參數，并根據實際需要確定設計方案。 2、就外觀而言，應該合理地布置太陽能集熱器，無論它們是布置在屋頂，陽臺，遮陽篷還是墻壁上，太陽能熱T水系統都必須與建筑物完美集成。 3、在結構上，有必要充分考慮太陽能熱水系統的負載和功能，以及抗震，防風，防雪，防暴雨等，以確保太陽能熱水器的安裝和安全。 T太陽能熱水系統，并確保建筑物的承重和防水。該功能不受影響。 4、在管道布局中，應綜合考慮給排水，暖通空調，電氣和防雷設計，合理安排太陽能循環管道和冷，T冷水供應管道，并應調整冷水管道的寬度盡可能減少以確保管道的絕緣。在建筑設計中應保留所有的管套，通道或隧道，以防止漏水。

5、在使用時全面考慮系統的運行和管理，以確保系統可靠，穩定，安全，易于維修和維護，并盡可能實現系統的智能化。 六、安裝和建造太陽能熱水系統時，施工單位必須做到：TT 1、具有安裝資格和安全生產許可證。有關的施工人員，特別是特種施工人員，必須持有合格證才能工作。 2、嚴格按照圖紙進行安裝和構造。施工單位太陽能熱水系統的安裝應單獨編制施工組織設計方案，其中應包括T型建筑物主體結構，設備安裝，裝修和家庭裝修的協調配合計劃和安全措施。在建設太陽能熱水系統時，相關專業應進行交接質量檢查并出示記錄。 3、進入現場的太陽能熱水系統的主要材料，制成品，半成品，配件，器具和設備應符合相關的國家標準或設計要求，并具有質量證明文件，完整的安裝說明和性能測量報告。施工單位應當對其進行檢查蘇州太陽能熱水器熱水工程，并見證抽樣，并按規定提交檢查。監督單位應當按照規定檢查并簽名批準。 4、安裝太陽能熱水系統后，應在對設備和管道進行絕緣之前進行水壓測試。在安裝和使用系統之前，必須先調試系統。系統調試應包括設備單機或組件調試和系統聯動調試。系統鏈接調試完成后，系統應連續運行72小時。設備與主要部件的聯動必須協調，動作正確，無異常現象。 六、監理單位應按照設計文件和監理規范的要求，加強有關進料的檢查，施工過程的監理和竣工驗收工作，以確保太陽能熱水系統的質量。

七、工程質量監督機構應加強對太陽能熱水系統的建設和安裝的監督檢查，重點是對涉及結構安全的零件和關鍵過程的檢查。 八、太陽能熱水系統產品供應商需要提供太陽能集熱器的尺寸，尺寸，負載蘇州太陽能熱水器熱水工程，嵌入式部件的尺寸，尺寸，安裝位置和安裝要求；提供太陽能熱水系統的熱性能等技術指標及其監測報告；確保產品質量和性能。 九、施工單位組織對太陽能熱水系統進行初次檢查時，必須：TT 1、對太陽能熱水系統的施工質量進行初次檢查應符合現行國家標準“施工統一標準” 《建筑工程質量驗收》（GB50300-200 1）《民用建筑太陽能熱水系統應用技術規范》，（GB 50364-200 5）（地標））和其他相關的專業質量和驗收規范。 2、太陽能熱水系統項目已完成并通過了初步檢查應符合：項目中包含的子項目的質量應在初步檢查中合格；質量控制材料應完整；安全和功能檢查項目中包含的子項目的測試數據應完整，主要功能項目的抽樣檢查結果應符合相關的專業質量初步檢驗規范；視覺質量初步檢查應符合要求。 3、太陽能熱水系統工程的檢查和檢查應包括：壓力管道系統和設備以及球閥的水壓試驗；無壓管道灌溉T水及水質試驗；管道水質測試和沖洗消毒檢查；集熱器和儲水箱的泄漏檢測測試；電路絕緣硬度測試，防雷接地內阻測試；系統熱性能測試。

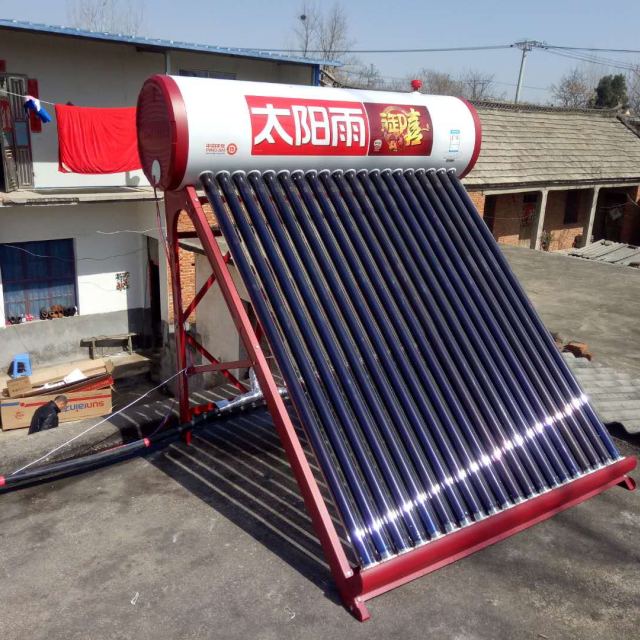

4、與太陽能熱水系統的設計，建造和驗收相關的所有數據都應包括在完成數據中。 TT 5、將配備有太陽能熱水系統的建筑物移交給用戶時，施工單位應附上相關的使用說明書。除了這兩本書中的相關信息，商品房開發商還必須附上管道的示意圖。 十、與太陽能熱水系統的應用相關的現行標準，法規和規章為：T“民用建筑中太陽能熱水系統的應用技術規范”（GB 50364-200 5） T“住宅建筑中的太陽能冷卻水系統，安裝和初檢規定”（DGJ 32 / T08-200 5） T“家用太陽能冷卻水系統熱性能測試方法”（GB / T 1870 8） T“家用太陽能熱水系統技術條件”（GB / T 1914 1） T“太陽能冷卻水系統設計，安裝和工程初步檢查技術規范”（GB / T 18713-200 2） T“太陽能熱利用術語”（GB / T 12936-199 1） T“全玻璃真空太陽能集熱管”（GB / T 17049-199 7） T“真空管太陽能集熱器”（GB / T 17581-199 8） T“平板太陽能的技術條件集熱器”（GB / T 6424-199 7） T“平板太陽能集熱器的熱性能測試方法”（GB / T T 427 1） T“家用太陽能熱水器的電輔助熱源”（NY / T513-200 2） T“家用太陽能熱水器的儲熱水箱”（NY / T514-200 2） T“工藝設備和管道絕緣工程設計規范”（GB 50264-9 7） T“智能建筑工程質量驗收規范”（GB 5030 7） T“太陽能熱水器及選擇和安裝” 06J908-6T”） 《太陽能冷熱水系統與建筑一體化設計標準圖集》蘇J28-2007T常用的太陽能熱水系統與建筑一體化設計方案。 docHT TH附件：常用的太陽能熱水系統和建筑物的集成設計方案序列號集成方案：水箱和集熱器：直接傳熱+自然循環+家庭輔助供暖。水箱與集熱器的分離：間接傳熱+自然循環+家用輔助加熱是目前最常見的直列式家用熱水器。

價格低。該產品已經成熟。很難與建筑形狀整合。系統性能穩定。將水均勻混合。系統價格較低。經過家庭分開的輔助加熱后，可以保證24小時的冷水需求。它對用戶來說很方便，可以在生活中使用。每個家庭的水和電都是分開計量的，沒有計費糾紛。熱效率低。水箱的位置必須低于集熱系統。每個家庭的熱量收集資源無法共享。應用范圍1家用集熱+家用水箱低層住宅2低層，多層和小型高層住宅3水箱和集熱器分離：間接傳熱+機械循環+壓力和壓力下的家用輔助供暖系統性能穩定。集熱系統可以安裝在屋頂，窗戶之間的墻壁以及陽臺的兩側，熱水供應系統可以靈活放置。熱水和冷水的壓力平衡，水均勻混合以確保水的舒適性和衛生性。管道較短，可節水。家庭輔助添加的低層和多層供暖系統可以保證24小時的冷水需求，方便用戶使用，并且可以在小型和高級別的地板上使用。每個家庭的水和電消耗是分開計量的，并且沒有賬單來糾正居住糾紛。每個家庭的集熱資源無法共享，系統價格較高。將集熱系統安裝在窗戶之間和陽臺兩側的墻壁上時，必須采取措施以確保安全。多層高層住宅，特別是系統性能可靠，技術成熟。系統成本低。集熱資源適宜共享，可以充分利用太陽能，系統效率高。熱水需求可以保證24小時的冷水需求。需要使用熱水表來測量費用。

公共建筑系統的運營成本由每個家庭分擔，對物業管理的要求很高。學校等建筑物需要業主的配合。當入住率不高時，均勻共享的冷水房屋，旅館和費用較高。游泳池，醫院等。利用前一種方案的優勢，在計量熱水（記為普通自來水）后，由每個家庭安裝輔助供暖系統，并分別計量每個家庭的水和電。沒有帳單糾紛，并且很容易推廣。多層高層住宅4集中收集5 *供熱集中式水箱+機械循環+集中式輔助供熱（輔助供熱有全天候手動，定時手動和手動按需啟動等）集中式水箱+機械循環+家用輔助供暖的家用水箱+間接熱交換+機械循環+家用輔助供暖的6 *集熱用戶共享，每個家庭一個儲熱水箱，冷水計量，家用輔助供暖，每個家庭的水和電消耗為單獨測量，該物業為低層和多層，易于管理。熱水和冷水的壓力自然平衡，以確保高層住宅的舒適和衛生；它解決了早期新村占用率低的問題，并使用了高效的家用取暖器。先進的技術。成本較高。注意：獨立家庭是指獨立家庭。集熱是指集熱系統。間接傳熱意味著集熱器中的傳質工作流體通過熱交換器加熱用戶的水。自然循環意味著集熱系統僅使用由傳熱介質內部的溫度梯度形成的密度差來循環熱量。機械循環是指使用外部動力來促使傳熱介質進行循環和傳熱。輔助加熱是指使用天然氣或電力加熱生活用水。
