摘要：本文解釋了消防設備電源監控系統的組成原理，并分析了消防設備電源監控系統在其應用中的設計依據和相關規范。通過在上海ISO特殊供氣站項目中引入安克瑞消防設備電源監控系統無錫安裝監控，闡述了消防設備電源監控系統的功能實現及其重要意義。上海ISO特種氣體供應站制造商消防設備電源AFPM100 / B的設計與應用監視系統; AFPM100 / B； AFPM3；火力監控系統；
0項目概述
該項目是SK Hynix Semiconductor（China）Co.，Ltd.的上海ISO專用加氣站項目（ISO）。根據當地消防部門的要求，該項目將建立一個聯網的消防設施檢測系統，必須選擇通過國家消防產品型號認可的產品。該系統用于實現在消防室的圖形顯示設備上顯示消防報告信息，建筑物消防設備運行狀態信息和消防安全管理信息，并傳輸到遠程監控系統（大數據平臺系統）的功能。
該項目的設計范圍是上海ISO專用供氣站項目消防設備的電源電路。火災負荷配電箱中總共安裝了4個三相雙配電箱。消防設備電源電流信號傳感器和消防設備安裝在消防負荷分配箱中。電源狀態監控器設有消防室，系統采用手拉手總線網絡。
1用戶需求
在現代建筑中，有多種類型的火災報警，消防和滅火系統，它們分布在建筑物的每個角落。發生洪災時，消防設備可以處于正常工作狀態，直接影響到人們的生命財產安全是否得到及時保護。
該項目需要消防設備電源監控系統，以監控上海ISO特殊供氣站項目消防設備電源故障和異常情況，及時舉報，提醒有關人員消除那些潛在的危險，并在發生火災警報時防止滅火。設備斷電，無法正常使用。
為了便于進行值班監視和管理，中央主機應具有以下主要功能：
1)根據配電圖，監控消防電路設備并掌握消防設備電源的運行。
2)在消防設備的電力監控系統中只能實現一個統一的監控平臺，并且可以獲得系統所有內部參數的實時數據；整個消防設備電源監控系統的智能管理可以查看消防設備電源的當前狀態等相關信息，從而確定消防設備電源是否有斷路等故障信息；短路，過壓，欠壓，缺相和錯誤。
3)主機應具有實時復制風暴編號，監視位置，事件性質，警報參數以及監視報告和故障報告風暴的日期和時間的功能。警報風暴數據應專門存儲，并具有獨立的查詢界面，并且不能出于故障責任分析的目的而更改。
4)除了上述條款的要求外，主機的其他功能和性能還應符合國家標準GB 28184-2011“消防設備電源監控系統”和GB 25506-2010“ 《消防室通用技術要求》標準。
2引用標準
系統的設計符合以下制造和測試標準：
1) ISO / IEC11801“國際通用布線標準”
2) GB / 50198“監控系統工程技術規范”
3) GB28184-2011“消防設備電源監控系統”
4) GB25506-2010“消防室通用技術要求”
5) GB / T 50314-2006“智能建筑設計標準”
6) GB50016-2006“建筑物防火設計規范”
7) GB50303-2002“建筑電氣安裝工程施工質量驗收規范”
8) JGJ 16-2008“民用建筑電氣設計規范”
9) GB50052-2009“電源和配電系統設計規范”
1 0) GB50054-2011“低壓配電設計規范”
3個解決方案
3. 1系統結構

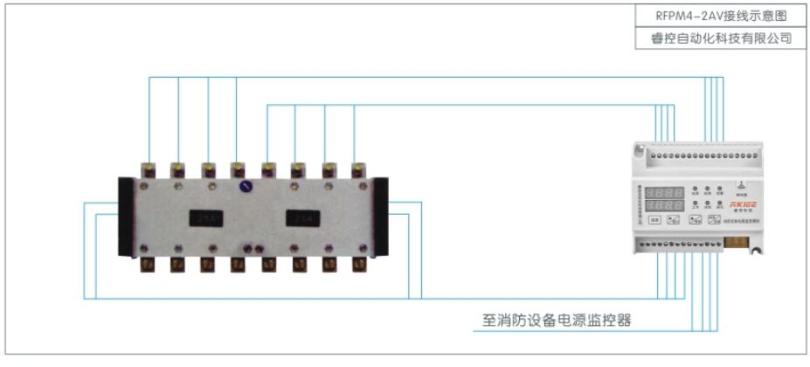

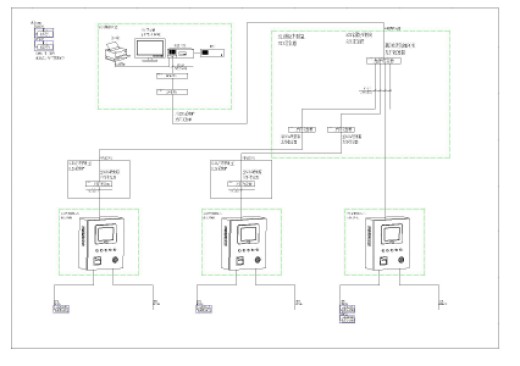

無錫市ISO供氣站工程消防設備電源監控系統采用兩層網絡模式的消防設備電源狀態監控器+電壓傳感器。根據項目的實際需求，消防設備電源監控系統的電壓傳感器型號為AFPM3-2AV，消防設備電源狀態監控器型號為AFPM100 / B。 AFPM100 / B安裝在消防室中，現場配電箱中的傳感器上連接了4條RS485總線和DC24V電源線，消防電源主機顯示圖片和文字。系統拓撲顯示在右側
3. 2 AFPM100 / B系統功能
3. 2. 1監視報告功能
1)被監視設備的電源電路開關狀態
2)被監視設備的電源工作狀態（電壓，電流和報告狀態信息）
3)警報響應時間：≤100s
4)警報聲音信號：可以自動清除，并且在再次輸入報告信號時可以重新啟動
5)警報信號：紅色LED指示燈始終亮起
3. 2. 2控制輸出功能
1)部分或所有受監視設備的報告保險絲的遠程遙控操作
2)監視器控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A
3. 2. 3故障報告功能
1)顯示器與模塊之間的連接線（電壓/電流信號檢測）斷開或短路
2)監視主電源欠壓（≤80％主電源電流）或缺相（≥110％主電源電流）
3)顯示器與其單獨電源之間的連接線斷開或短路
4)當監視器出現上述故障時，它可以發出與監控報告信號明顯不同的聲光故障報告信號。
5)故障報告響應時間：≤100s
6)故障報告聲音信號：手動清除，當再次輸入報告信號時，可以重新啟動
7)故障報告光學信號：黃色LED指示燈始終亮起
8)在故障期間，無故障循環的正常運行不會受到影響
3. 2. 4自檢功能
1)連接檢測：通信線和電源分離線的開路和短路
2)設備自檢：手動測試或系統自檢
3)自檢時間：≤60s
3. 2. 5報告記錄功能
1)記錄10,000條相關的故障報告信息
2)警報類型：故障類型，發生時間，故障描述
3)警報風暴查詢
4)警報日志副本
3. 2. 6復制功能
監視系統可以復制漢字，并且可以復制報告事件和故障事件的時間。
3. 2. 7消音器
如果出現報告或故障警報，監視設備的耳機會發出相應的報告聲音以提醒您無錫安裝監控，按“靜音”按鈕以停止發出警報，并且警報的綠燈將變為在。在此期間，員工可以處理相關的故障。一切恢復正常，警報響起。如果發生新的故障，靜音指示燈將熄滅，揚聲器將再次發出警報。
4結束語
消防設備電源監控系統在確保建筑物的消防設施完好，提高消防安全管理水平，及時發現消防設備故障以及防止火災發生中起著非常重要的作用。并減少火災隱患。
該系統不僅為公共消防部門的監督管理和設計施工單位的實際應用提供了技術依據，而且是率先有效增加消防設備故障發生率和隱患的首創技術。建筑火災，為保護人民生命和國家財產安全發揮了積極作用。消防設備的電源監控系統可以實時監控消防設備的電源。通過測量消防設備電源的電流，電流，開關狀態等相關設備電源信息，可以判斷電源設備是否開路，短路，過壓，欠壓等。報告并記錄故障信息，例如缺相，缺相和過電流（過載）。該系統可靠，實時，具有數字化，智能化，聯網，自動化和連續監控的特點。實時反映被監控設備的電源狀態并集中顯示，可以有效地防止發生火災報警時因停電而導致消防設備無法正常工作的困擾情況，并確保消防聯動系統的可靠性
參考
[1]。關鍵詞：消防設備電源監控系統，現場應用李丹丹通訊世界。 2017（0 3)
[2]。關鍵詞：消防設備，電源監控系統，設計與應用于志軍。通信電源技術。 2016（0 2)
[3]。消防器材電力檢測系統的設計與實現[D]。羅志成。湖南大學2016
[4] .GB 28184 －2011，消防設備電源監控系統［S］
