不會安裝監控的朋友看過來，這里有超詳細監控安裝教學教程

大家好，這是Yitao的筆記本，今天我將告訴您一些有關監控的事情。這是一個簡短的技術教學。如果您精通，請繞行。如果您不懂或不熟練，請耐心等待，或多或少讀完它，您會有所收獲。

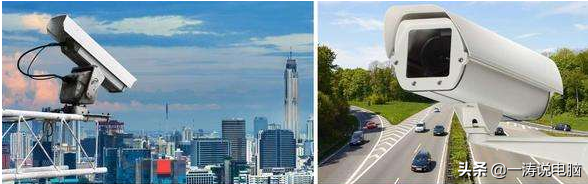

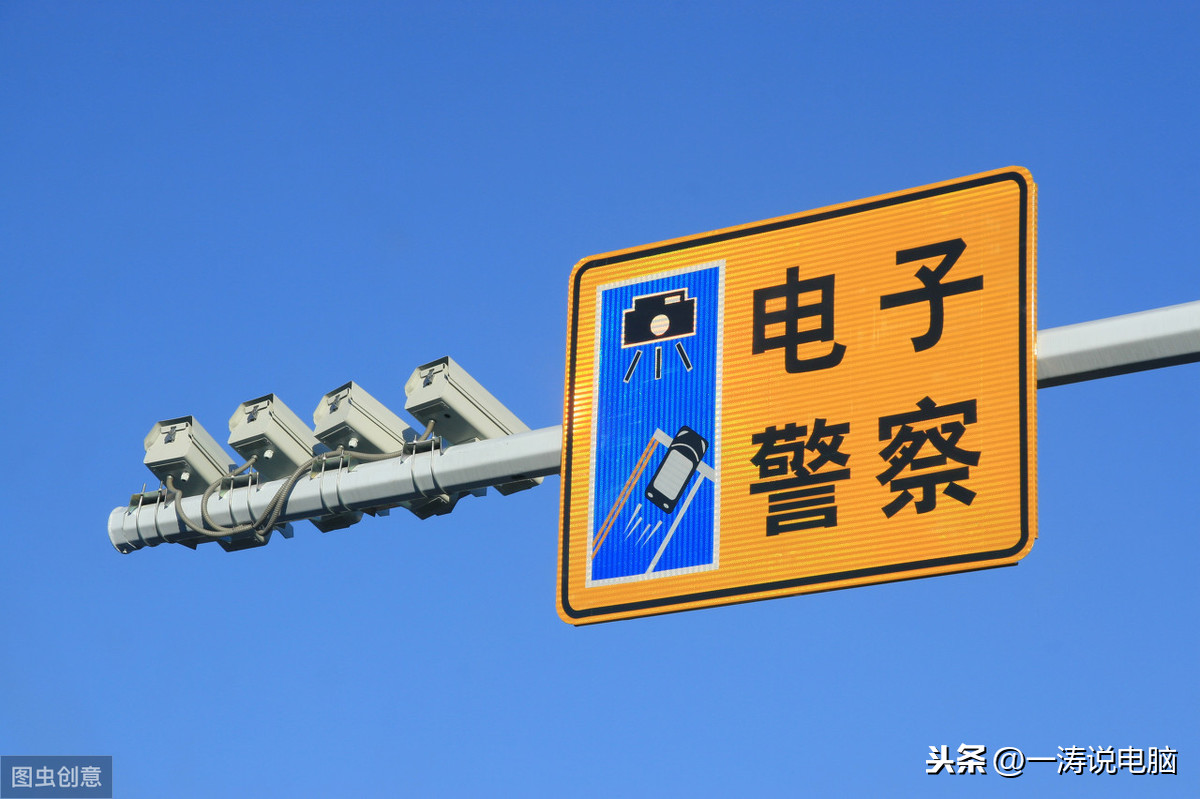

交通監控

政策監控

社區監控

談到監視，每個人都已經非常熟悉它。到處都是街道。我們在林蔭大道上的新村看到了交通監視，安全監視和安全監視。今天，我將與您分享如何安裝常規監視。監視分為模擬信號和數字信號。現在大多數都是數字信號，逐漸將模擬信號消除。今天，我將主要說明數字信號監控的安裝。首先，您需要了解常用的監視設備。

監視常規設備和常規主要材料：

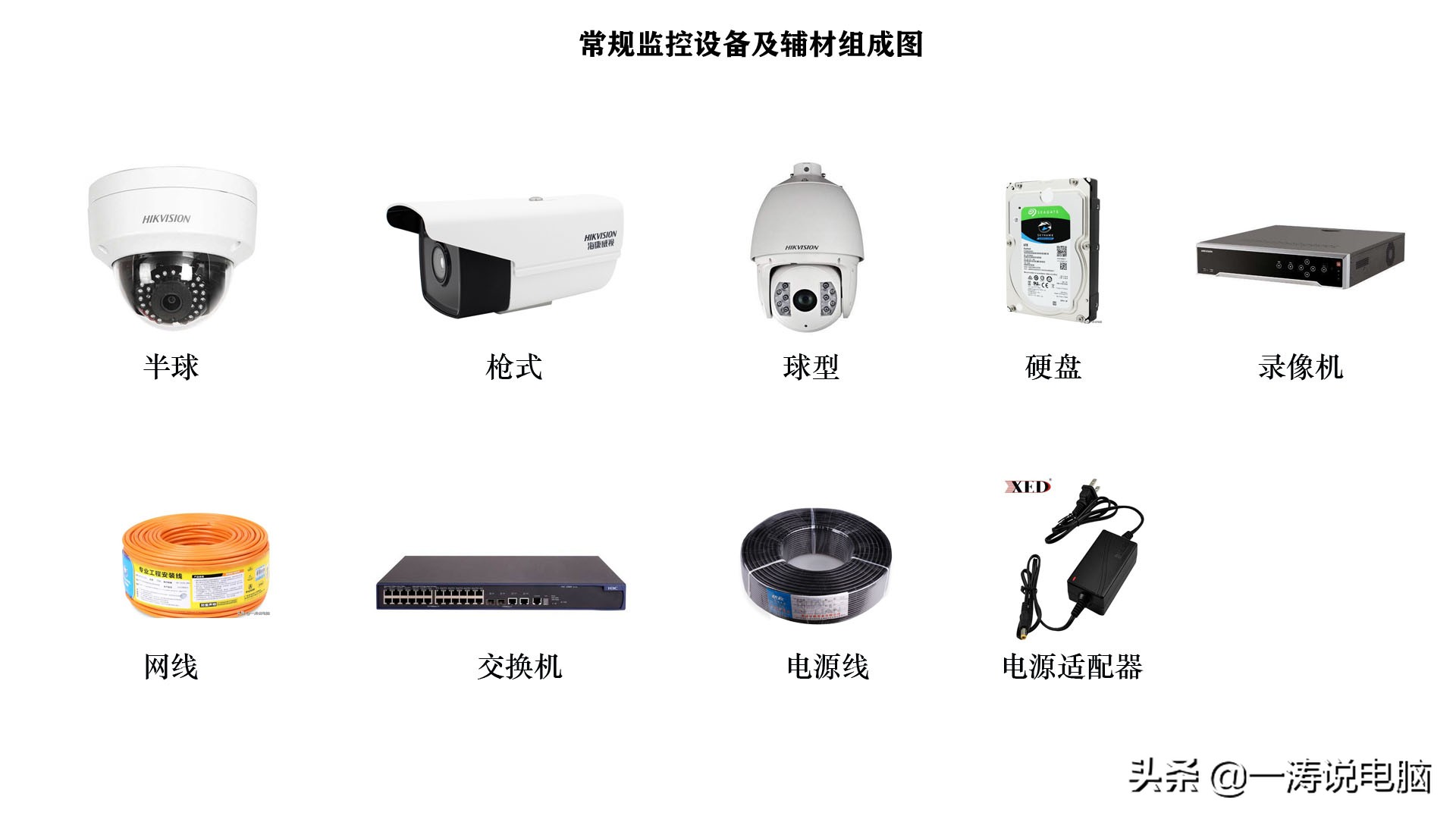

常見監視所需的設備包括照相機，交換機，硬盤錄像機和監視CD-ROM。日常監視中使用的主要材料是：網絡電纜，電源電纜和電源適配器。為了使您更直觀地理解，我特意為您制作了一張照片。請看下面的圖片。

通過上一張圖片，我們可以看到幾種類型的相機。這是這些使用場景和相機類型的一些重要參數。

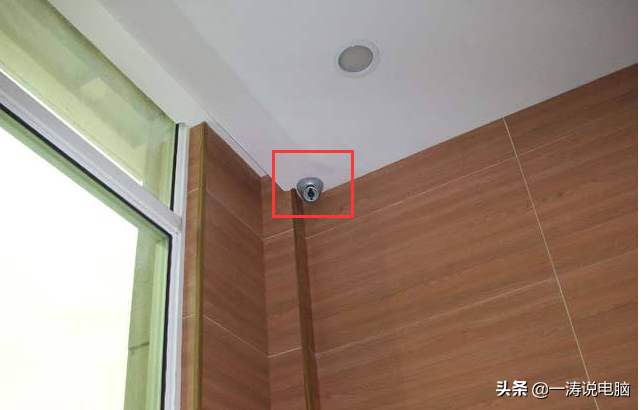

半球攝像頭：它是半球的形狀。該半球型攝像機體積小巧，外形美觀，適用于公司和高檔家庭裝修場所等辦公場所。最大的特點是它美觀且易于安裝。

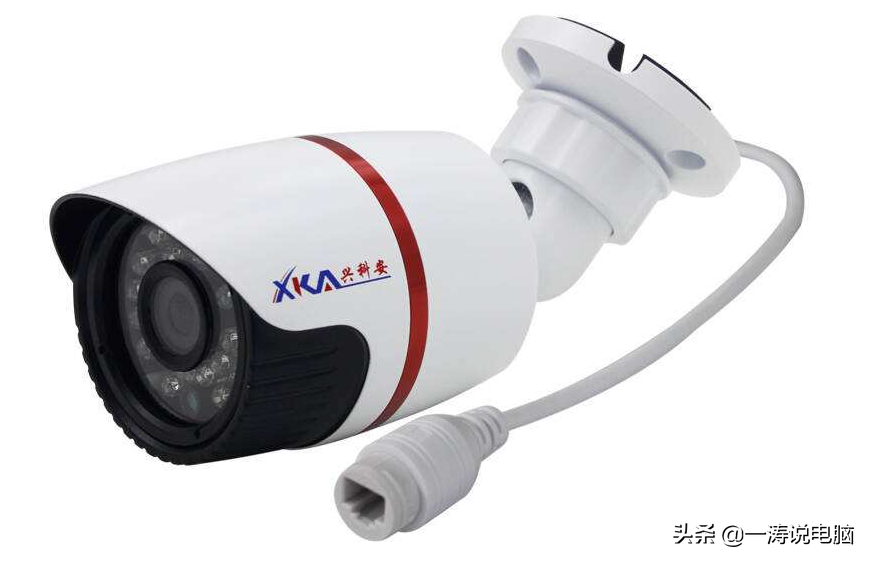

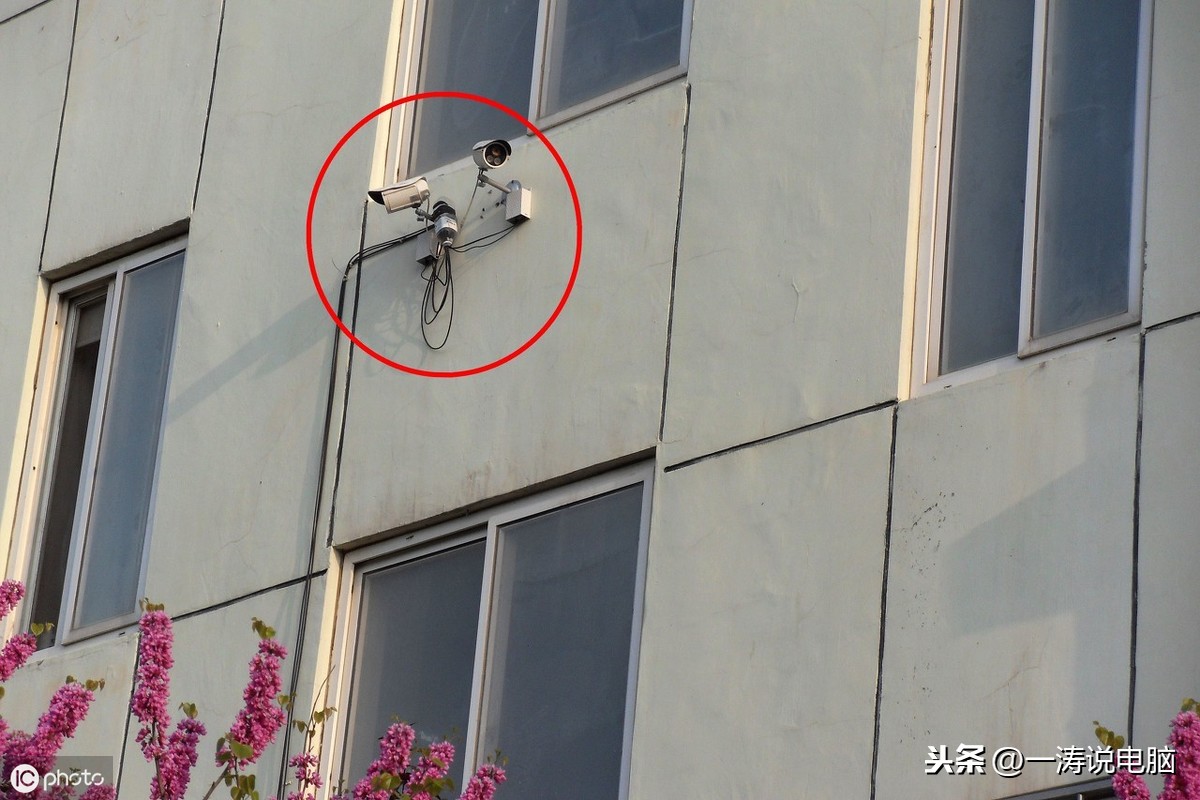

槍式照相機：之所以稱為槍式照相機也是因為它的外觀，并且通常適合在室內使用。

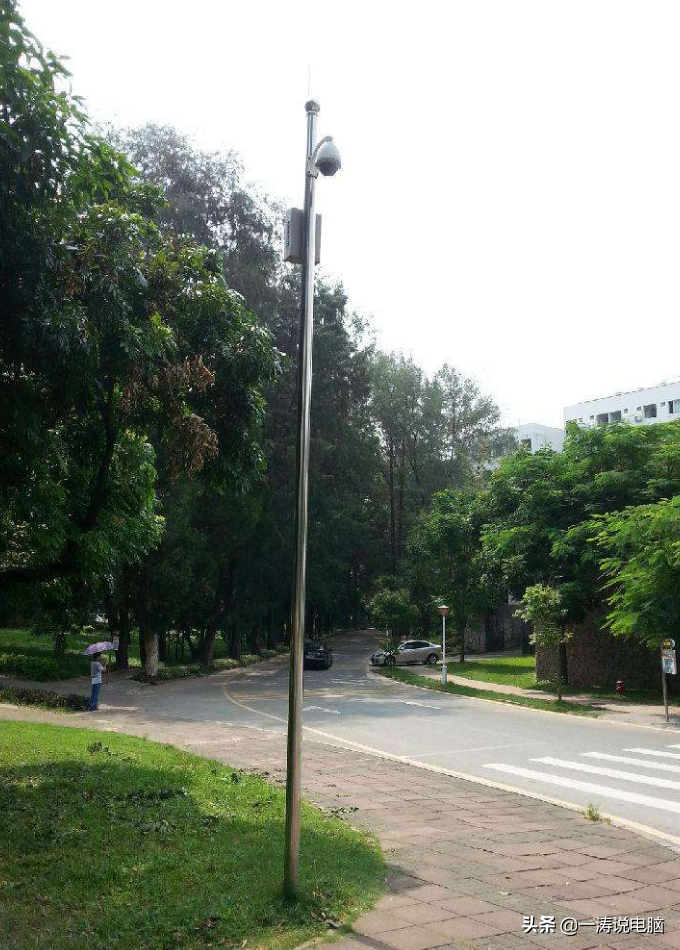

球型攝像機：顧名思義，它看起來像個球，我們也稱它為球型攝像機。球型攝像機可以旋轉360°，這也是球型攝像機的最大功能監控安裝，但它可以旋轉：放大和縮小。通常情況下，由于球型攝像機可以旋轉，因此可以在室內較小的地方使用，在某些特殊應用場合中可以發揮其優勢，例如，下圖中的球型攝像機可以設置為旋轉180°。 ，這樣，您就可以看完橋面甲板了。如果您改用1型槍式相機，那肯定是行不通的。這就是半球攝像機的優勢。

上面介紹了相機的使用場景。接下來，我將介紹相機的一些重要參數。請仔細檢查。

關鍵點：相機參數

為了讓您快速理解，沒有采用更專業的解釋，而是采用了易于理解的解釋。

1.攝像機的像素，例如：200萬像素或400萬像素，您可以通過這種方式來理解，就像移動電話攝像機一樣，像素越高，圖像清晰度就越高。

2.相機焦距：相機的另一個重要參數是焦距。在這里，我以人耳為類比。如果看到的很寬，就看不到遠，如果看到的很遠，就看不到寬。焦距通常為3. 6MM，6MM，8MM，12MM，16MM。這些是最常用的角度，并且距離成反比。角度越大，距離越大。 3.一個6mm鏡頭為6 7. 4度，距離為15米，一個6mm鏡頭為4。2. 3度距離為20米，8 mm鏡頭為3 2. 6度距離為25米，12毫米鏡頭為2 2. 1度距離為40米，16毫米鏡頭為1 7. 1度距離為60 M，3. 6MM通常用于監視收銀機，酒店前臺，保險箱，等或其他重要的小區域。在不同情況下使用非參數相機。

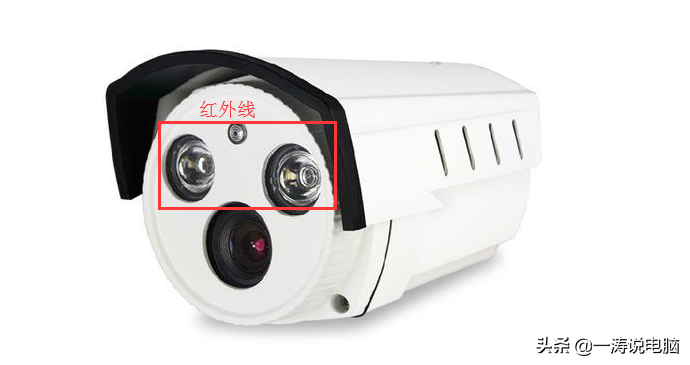

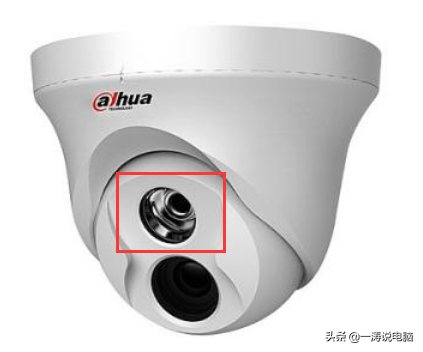

3.紅外：當前的攝像機通常具有紅外。紅外用于填充光。當光線不足時，相機將手動打開紅外補光燈。晚上使用的紅外線最多。在沒有光源的情況下，照相機可以通過紅外線補充光（紅外線的功能）捕獲特定的圖像。 （以前的紅外熱像儀通常在晚上有一個紅點，但是現在技術已經發展了，沒有紅點了。）

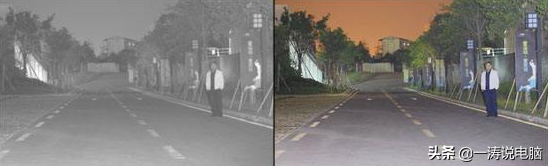

左圖顯示了下午無光源的紅外光的治療效果，右圖顯示了普通照明的治療效果

為什么下午錄制的視頻是黑白的？那是因為照明不足。為了滿足各種環境的需求，相機制造商已經推出了自己的全彩色相機。即使白天沒有光源，錄制的視頻也是彩色的。是的，但價格肯定會比非全色的貴。這是基于客戶要求的。

介紹攝像機之后，我將繼續介紹錄像機，這也是重點。

重點：DVR參數

之所以將其稱為硬盤錄像機，是因為有必要將硬盤安裝到錄像機中并通過硬盤存儲視頻數據，因此將其稱為硬盤錄像機。讓我們首先介紹如何將硬盤安裝到刻錄機。

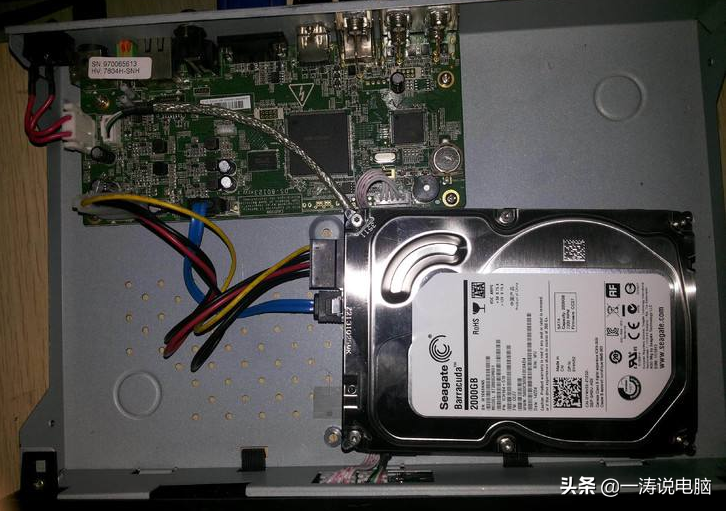

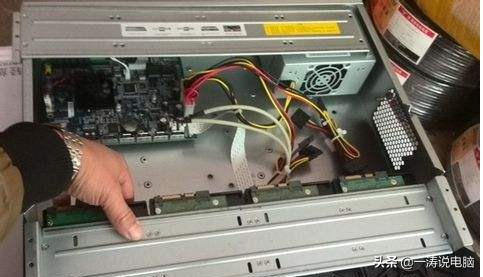

安裝硬盤驅動器

實際上，將硬盤安裝到錄像機上非常簡單。只需拆卸錄像機的外殼并根據相應位置固定硬盤，然后插入電源線和數據線即可。 （不要擔心線束錯了，因為錄像機上只有幾個插座，您不能將它們向后插入）

硬盤錄像機分為市場上常見的4通道，8通道，16通道，32通道，還有一些不常見的64通道，128通道等。這似乎很容易理解，第4街意味著只能安裝4個攝像機，第8街意味著只有8個攝像機，依此類推。 （注意：您必須選擇大量的頻道，否則只能更換錄像機。例如：您選擇了4通道錄像機，但需要在中間安裝5個攝像機。此時，您可以只能選擇更換8通道錄像機。沒有選擇的余地，因為這是由制造商在工廠設置的，很難修改。請不要移動它并當心。）通道，硬盤錄像機的另一個重要參數是磁盤位置。磁盤位置是多少，即可以安裝。市場上有幾種硬盤很常見，有1-16個托架，即最多可以安裝16個硬盤。在實際安裝中，我們需要獲取攝像機的比特率和存儲天數，以便估算硬盤的特定大小和所需的錄像機數量。我將教您如何在前面進行估算。首先讓我們理解其含義。 （注意：此處的磁盤位置和通道數相同，不能相加，因此估計必須準確，否則唯一的方法是更換更大容量的硬盤。）

接下來，我要說的是網線。

數字監控對于網絡電纜絕對是必不可少的。網絡電纜在監視中的作用也非常重要。它對數據傳輸負有主要責任。因此，網線的質量必須清楚，否則會嚴重影響監控系統的整體質量。 （在實際操作中，網線非常好，成本很高，傳輸不暢可能是個問題。建議用于監控：5類網線，中等）

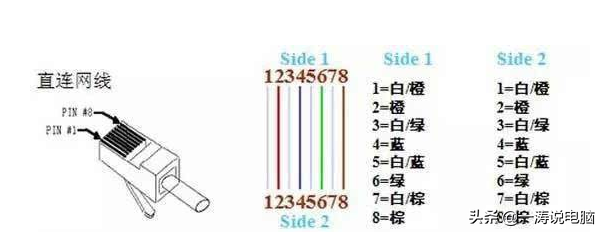

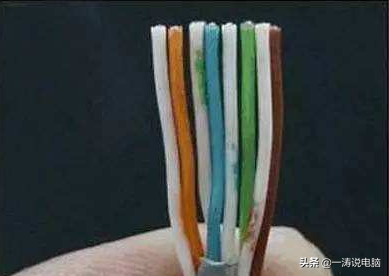

如何連接網絡電纜頭：

T586B

T586B

T586A（586A）不是制造網絡電纜網頭的標準之一。正確的是T568B（568B）。

市場上常見的網絡電纜類型

類別4：此類電纜的傳輸頻率為20MHz。它用于語音傳輸和數據傳輸，最大傳輸速度為16Mbps。它主要用于基于令牌的局域網和10BASE-T / 100BASE-T。

Category 5電纜：這種類型的電纜降低了繞組密度，使用了高質量的絕緣材料并降低了100MHz的傳輸速率。它用于語音傳輸和數據傳輸，最大傳輸速度為100Mbps。它主要用于100BASE-T和10BASE-T網絡。這是最常用的以太網電纜。

5類電纜：5類電纜衰減低，串擾少，衰減噪聲比（ACR）和噪聲（結構回波損耗）更高，信噪比偏差較小，并且性能得到很大改善。 Super 5類電纜主要用于千兆以太網（1000Mbps）。

6類電纜：該類型電纜的傳輸頻率為1MHz?250MHz。 6類布線系統在200MHz時的綜合衰減串擾比（PS-ACR）應該有較大的余量，這是超五類帶寬的2倍。 6類電纜的傳輸性能遠遠低于5類超級標準，最適合傳輸速度低于1Gbps的應用。

第6類和第5類之間的重要區別在于，它在噪聲和回波損耗方面提高了性能。對于新一代的全雙工高速網絡應用，它具有出色的回波損耗性能。極為重要。六種標準中取消了基本鏈接模型。接線標準采用星形拓撲。所需的布線距離為：永久鏈路的寬度不能超過90m，通道寬度不能超過100m。

6類電纜：6類電纜是6類電纜的改進版本，它也是ANSI / EIA / TIA-568B.2和ISO 6類/ E類標準中指定的非屏蔽雙絞線。在千兆網絡中。在傳輸頻率上，與第6類線路相同，也是200-250 MHz，最大傳輸速率也可以達到1000 Mbps，但是在頻域，衰減和噪聲方面有了很大的提高。

類別7：這條線是ISO 7 / F標準中最新的雙絞線。它主要用于適應10 Gb以太網技術的應用和開發。但是它不再是非屏蔽雙絞線電纜，而是屏蔽雙絞線電纜，因此其傳輸頻率至少可以達到500 MHz，是6類和Super 6類電纜的兩倍以上。速度可以達到10 Gbps。

最好使用知名品牌的網絡電纜，以避免出現某些問題，并且不要使用一些未知品牌。

接下來介紹開關

交換機分為：100M和100M以及10G交換機。通常情況下，我們只能使用千兆和100M。在不同的環境中使用不同的開關。我將在后面詳細介紹它們。交換機的作用是：易于理解的術語是網絡放大器，也可以理解為網絡中繼端。

上面介紹了主要設備和一些主要材料，下面將主要說明如何安裝監視。首先讓我用圖片介紹設備連接和一些注意事項。

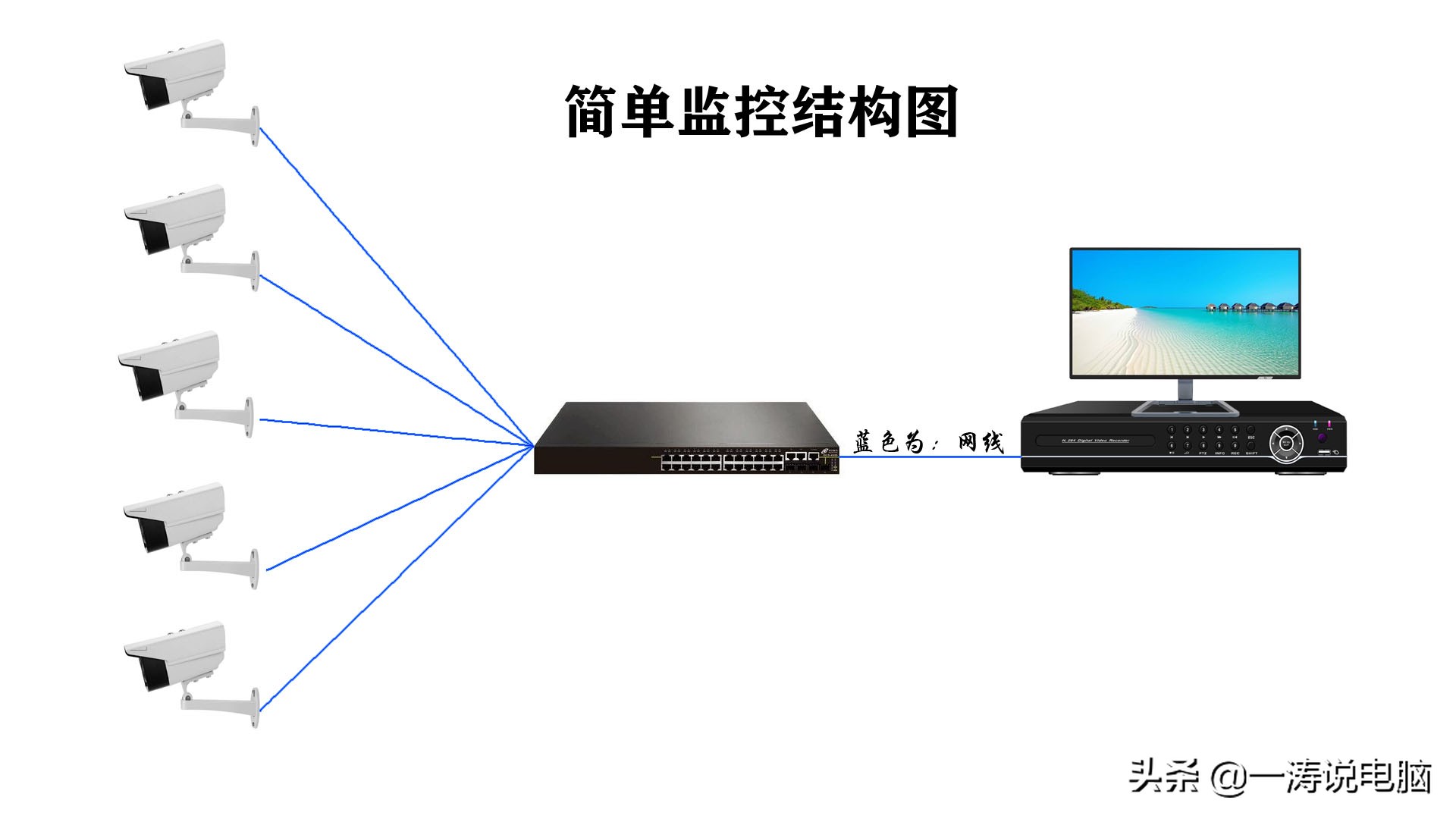

如上圖所示，藍色部分是網絡電纜。攝像機通過網絡電纜連接到交換機，然后通過網絡電纜連接到錄像機。這樣就完成了基本的網絡組件，但是攝像機需要電源，并且攝像機不是直流電，也就是說不是220V，而是通過轉換，在正常情況下，半球和槍型攝像機轉換為12V2A ，以下兩張圖片即可了解。

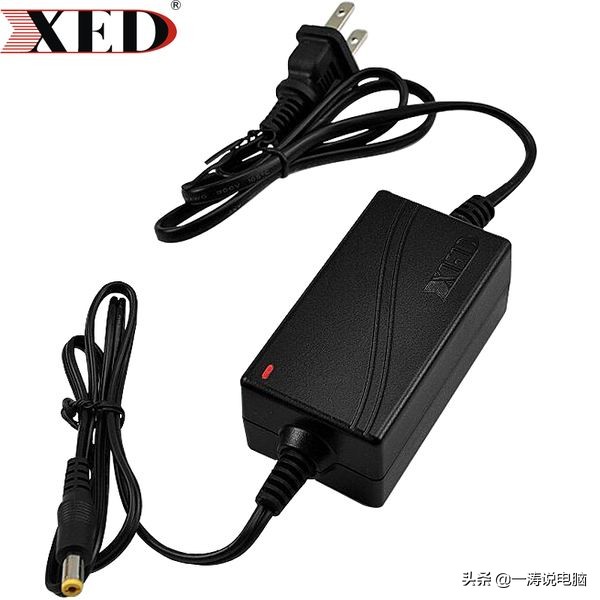

電源適配器

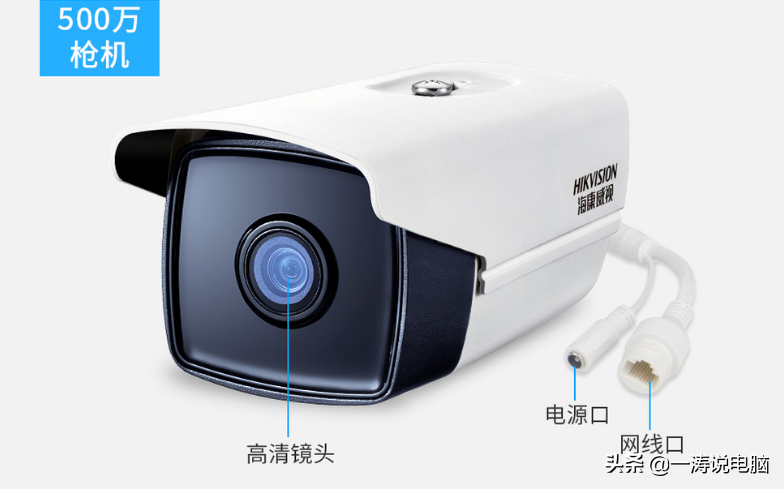

相機有兩個插座，一個網絡插座和一個電源插座。我已經討論過網絡套接字。接下來，我將討論如何連接電源。如果相機的另一側有電源插頭，請直接將其插入電源，然后將其連接至相機。 3. 5套接字將起作用。但是在許多情況下，相機旁邊沒有插頭。這時，我們需要用插座切斷電源適配器的一端，然后使用電源線將其延伸到中間。

關鍵點也是知識點：只能切斷帶有插座的一端，并且不得切斷3. 5插座的一端，因為在轉換電壓后，只有12V。如果仍將其延長，則最終可以到達相機。根本沒有足夠的電流，導致相機無法正常工作，因此只能切斷帶有插座的一端。

上面提到了電源線。以下是有關電源線的一些知識點：在許多情況下，使用0. 5平方和0. 75或1. 0平方的電源線進行監視。電源線可以拉線。連接的0. 5平方電纜可承受約600瓦特。我們使用的適配器是12v2A = 24瓦，600/24 = 25，這意味著0. 5平方電源線可以支持大約25個攝像機電源。 ，依此類推，請根據不同情況使用不同尺寸的電源線。

標準POE電源形式：

上面，我只談到了200V直接電源為相機供電。在這里，我將討論POE電源的形式。如果使用千兆位，則將僅使用1236傳輸數據，其余的4578可用于供電。如果選擇使用它，POE必須滿足以下條件

POE相機

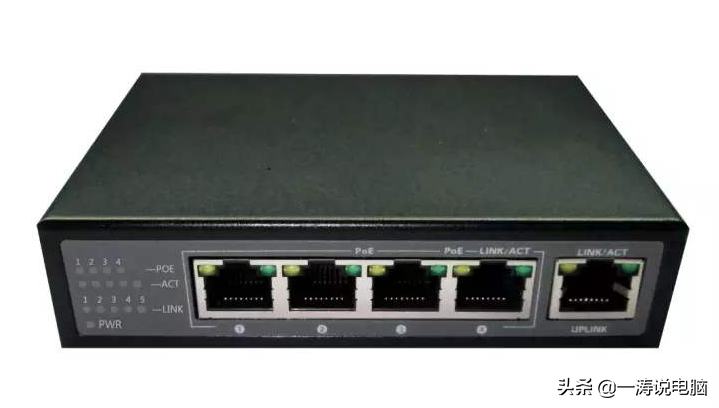

POE開關

POE錄像機

1.相機支持POE電源

2. POE開關

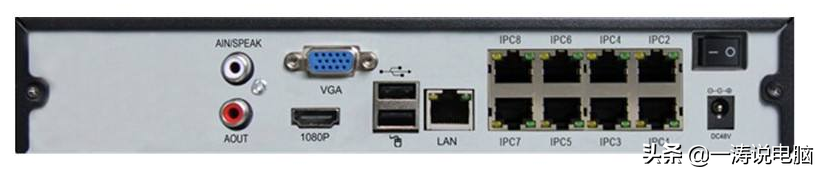

3.記錄儀直接POE

PoE電源的優點：網絡電纜可以傳輸數據和供電，因此不需要單獨拉電源線，也不再需要適配器。主要受設備支持。

如何設置：攝像機直接連接到錄像機，中間沒有開關，或者錄像機不支持POE，則將使用POE開關為攝像機供電，三個將為攝像機供電。根據現場使用。

在POE之外，還存在集中式電源，因此在此不做討論，因為集中式電源在實際操作中不太實用。

使用100M和千兆位交換機的方案

在不同的環境中使用不同的交換機時，我們都知道交換機分為千兆交換機和千兆交換機。然后，在哪種情況下使用千兆位，在哪種情況下使用100M，請參閱右圖。

術語解釋：IPC->攝像機，NVR->硬盤錄像機

要知道開關可以驅動多少臺攝像機，我們需要知道攝像機的信噪比（主幀速率+子比特率）。網絡攝像頭具有峰值帶寬。只有在其峰值帶寬以下，攝像機才能穩定。通常，數字監控的峰值帶寬=碼流*流數（實際上是IPC數）* 1. 2。建議交換機的實際帶寬不超過最大端口速度的70％，即不超過千兆70M，千兆不超過700M。

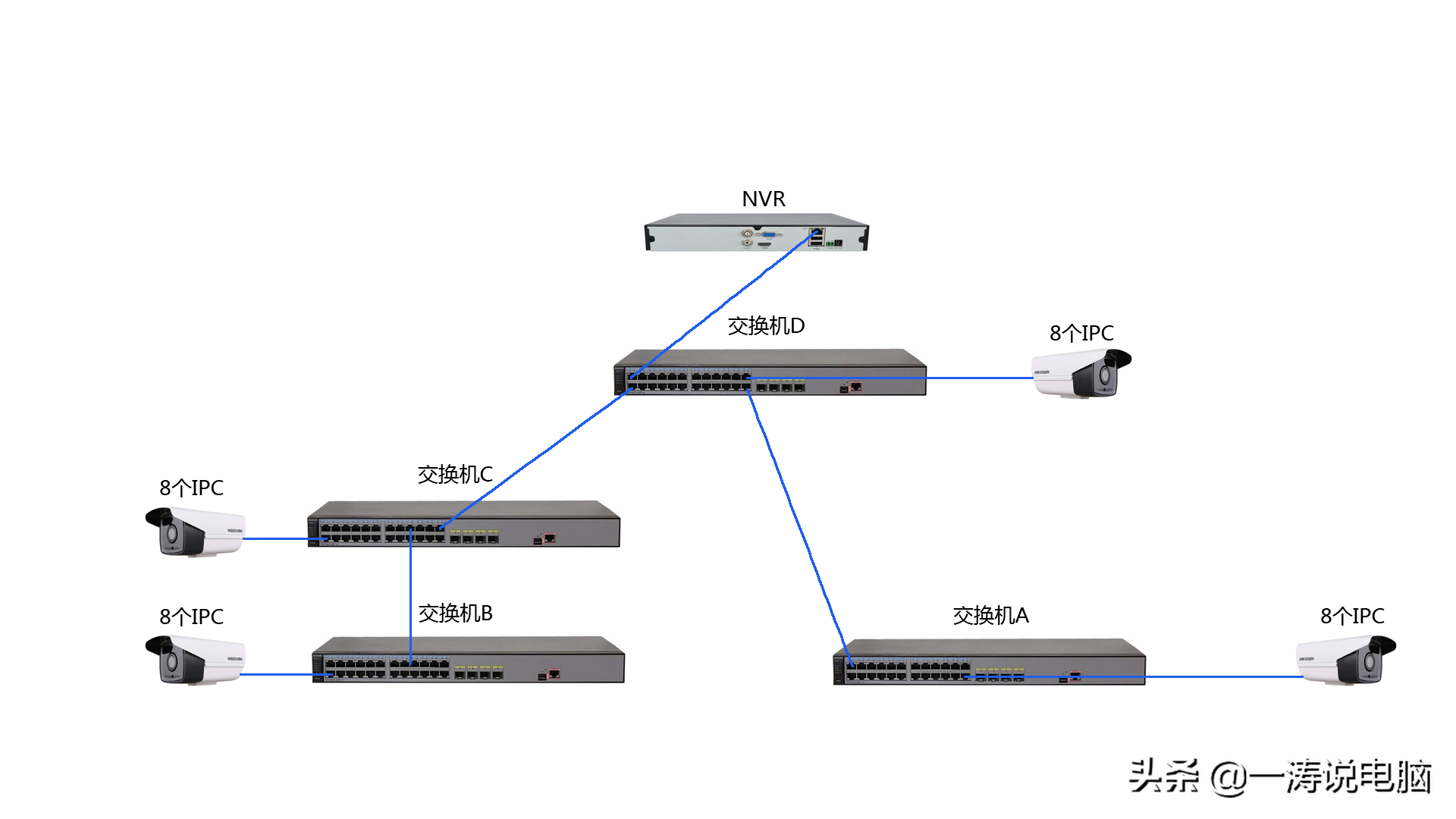

如上圖所示，每個交換機都連接到8個IPC。我們假設每個IPC主流是4M，子碼率是0. 5M，所以它是4. 5 * 8 * 1. 2 = 4 3. 2M，所以開關A和B都可以使用千兆位交換機，而C和D都需要千兆位交換機，因為C = 4 3. 2 + 4 3. 2 = 8 6. 4，70M被操，D = 4 3. 2 + 4 3. 2 + 4 3. 2 = 12 9. 6。

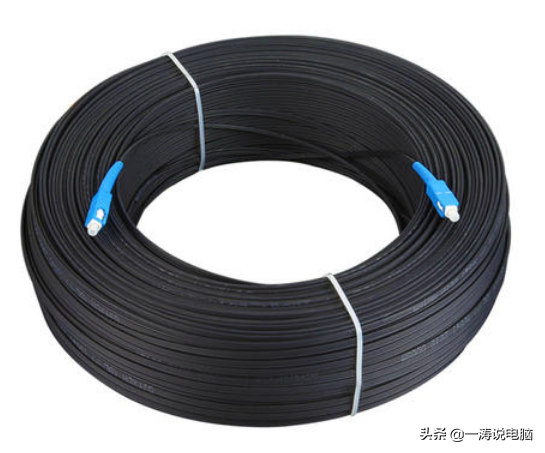

使用光纖

特點：成本低，傳輸速度快

通常情況下，網線的傳輸距離不超過80米，無氧銅網線的最大距離不超過130米。一旦超出監控范圍，將導致污跡和卡紙。如果總長度為200米，則使用更好的網絡電纜并在中間添加一個交換機，但是如果總長度為2公里，則也可以以這種方式添加一個交換機，但這將大大降低安裝成本。一旦將網絡電纜用于長信號，就會衰減，因此此時將光纖用作傳輸的載體。幾公里或幾十公里都可以接受。

光纖的傳輸方式分為：多模光纖和多模光纖。多模光纖的傳輸距離較短，而單模光纖的傳輸距離較長，可以傳輸數十公里。通常，監視使用更多的多模光纖。

使用多個核的問題：通常，有多個終端需要多個核，但是實際的方案設計和構造會考慮冗余性，因此每個終端將使用兩個核，并且如果成本較高也可以使用被認為。整個生產線具有1-2核的冗余性。例如，如果有三個光纖訪問交換機，則需要三個芯線（實際上使用四芯光纜），因為除一根光纖外，基本上沒有光纜具有偶數個芯線。當然，例如：三核，五核等，并非絕對必要只將一個光核只能連接到一個終端設備。您也可以在一個光芯上串聯連接多個端子，但這需要進行多次融合，并且光衰減很大，這是無法實現的。遠距離傳輸。

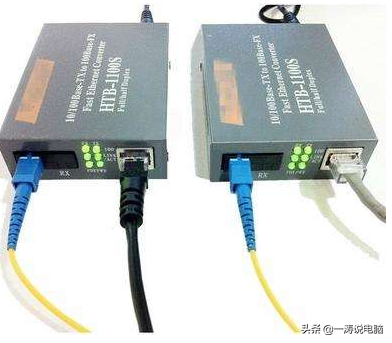

光纖收發器：它稱為收發器，因此它是同時發送和接收的。收發器成對使用，不能單獨使用。

拉光纖后，必須使用跳線將收發器連接到收發器以進行數據傳輸

光纖收發器

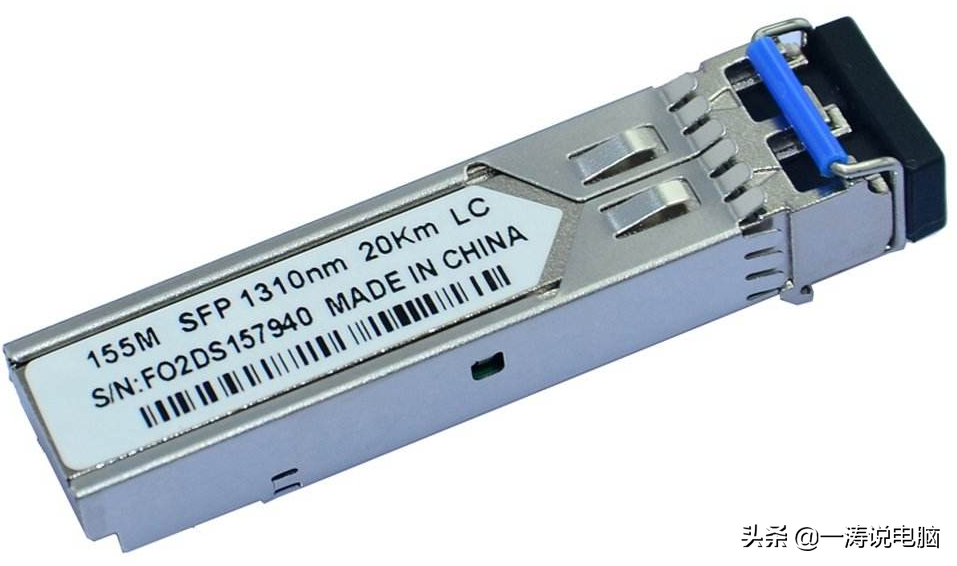

光學模塊

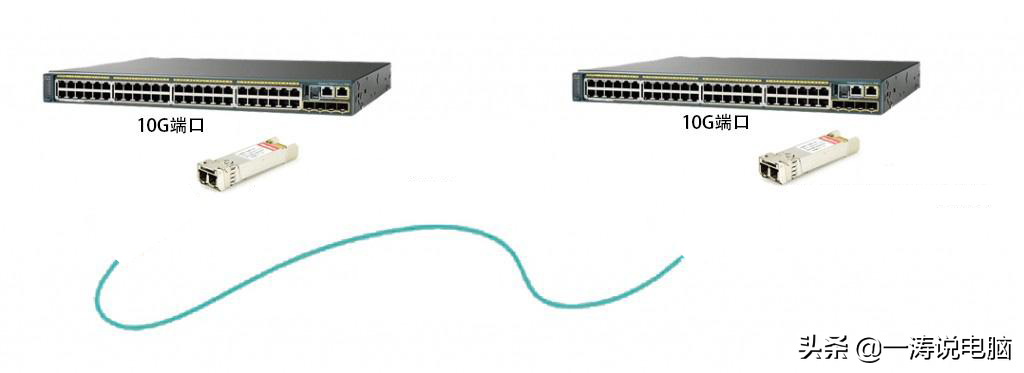

光模塊的訪問方法

當交換機支持光模塊時，請使用光模塊，該光模塊直接連接到交換機的插座，因此不使用光纖收發器。如果該交換機不支持該交換機，則必須使用光纖收發器。

在光纖的這個鏈接中，我可能向您做了介紹。如果介紹非常詳細，則會導致過多的空間。如果您聽不懂，請問杜娘，對不起！

使用無線集線器

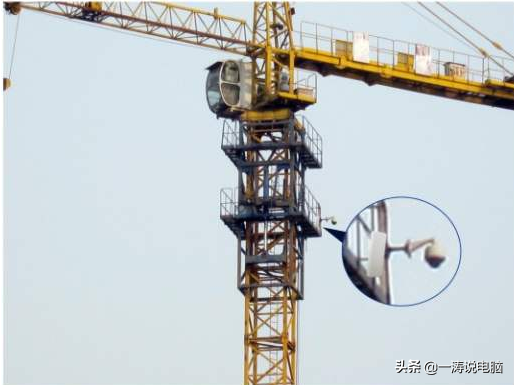

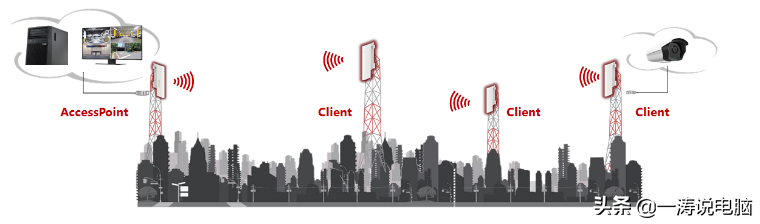

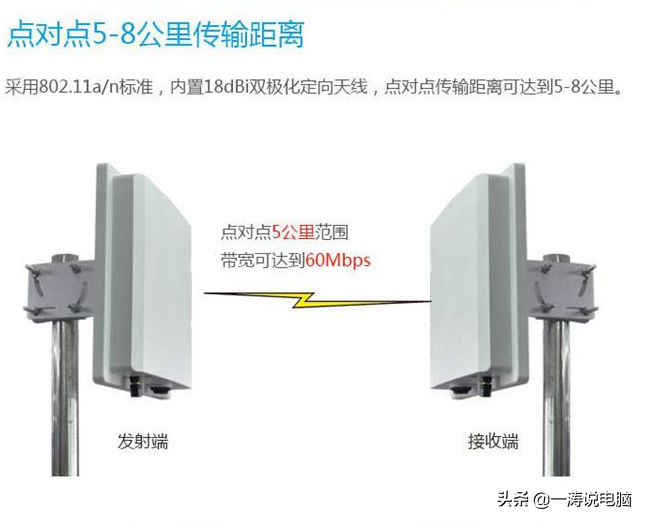

在某些特殊情況下，不適合設置電纜。此時，將使用無線網橋。盡管無線集線器有點像無線路由器的wifi功能，但是它們的功能有所不同。網絡橋通常成對使用。一個發送端和一個接收端稱為點對點，或一對多，一對多通常不超過3點，即一對三。傳統無線集線器的傳輸距離為1-5公里，傳輸速度取決于集線器的參數。不同品牌和型號的傳輸速度會有所不同。無線集線器的應用場景如：電梯，塔式起重機等不合適的地方，但必須在黑暗的地方，中間不能有障礙物，否則會影響信號。這里不介紹網橋的設置，各品牌的設置方法也不同。

這是TP-LINK的設置方法，您可以參考

硬盤錄像機需要存儲多少硬盤

H.264

計算方法：在進行估算之前，我們必須知道相機的幀速率是多少，包括主信噪比和子流，以便準確估算。

公式如下：碼流×3600×24÷8÷1024÷1024 =一天

代碼流以秒為單位，因此容量也應以秒為單位

3600 = 1小時

24 = 1天24小時

8 =字節

要轉換G，您需要減去1024

更改為T，然后再除以1024

結果是一天所需的容量。如果存儲了一個月，則將其乘以30，依此類推。

示例：

8個300W IPC，主幀率為3MB，子碼率為0. 5MB

3. 5MB / s轉換為3584kbps

（3584 * 3600 * 24/8 * 1024/102 4） * 8 = 29 5. 3GB

H.265

H265在確保清晰度的同時，實際上會壓縮幀速率監控安裝，因此與H.264相比，它的存儲空間增加了一半。

以示例為例：

H.264（3584 * 3600 * 24/8 * 1024/102 4） * 8 = 29 5. 3GB

H.265（3584 * 3600 * 24/8 * 1024/102 4） * 8/2 = 14 7. 65GB

好的，這是Yitao的筆記本。如果您仍然不明白，請留言以進行交流。今天的分享在這里。我們將在上期見。
