監視是安全項目必不可少的部分。這次小編周冬亮將與您分享監控的安裝過程。

在安裝之前，首先要做的是準備工作：

1、準備工具：沖擊鉆，水平儀，拉線，落線器，剝線鉗，彈簧墨水線，電工刀，梯子，電烙鐵，一字螺絲刀，十字螺絲刀，尖嘴鉗，側鼻鉗子，數字萬用表或模擬萬用表，500V絕緣搖表

2、準備輔助材料：塑料膨脹管，機螺釘，平墊圈，彈簧墊圈，接線端子，鉆頭，焊料，助焊劑，絕緣膠帶，塑料膠帶，各種接頭等。

接下來，您可以按照安裝步驟逐步安裝它。安裝步驟可以分為：安裝前測試，攝像頭安裝，中央終端設備安裝和調試。

一個。安裝前進行測試

1、使用SYV75-3視頻電纜制作一條長3米的測試電纜，兩端帶有BNC接頭。

2、準備監視器或硬盤錄像機。硬盤錄像機可以是嵌入式的，也可以是PC，并具有完整的軟件配置。

3、在打開電源之前，請先確定相機的電源電壓，然后用萬用表測試電源電壓。測試的電壓偏差為標準電壓的±10％。禁止使用超出此標準的電源。

4、是帶鏡頭的固定相機，請注意鏡頭和相機之間的接口是C型接口還是CS型接口（請記住這一點，否則會很困難使用C型鏡頭直接擰入CS接口相機中（相機的CCD芯片可能會損壞），如果是集成固定相機，則可以省略此步驟。

5、安裝鏡頭時，請先取下照相機和鏡頭的保護蓋，然后將鏡頭輕輕擰入照相機的鏡頭接口并將其固定到位。對于自動光圈鏡頭，鏡頭的控制線也應連接到相機的自動光圈接口。

6、測試AGCON / OFF（自動增益控制），ATW ON / OFF（自動白平衡），ALC / ELC（自動亮度控制/電子亮度控制），BLC ON / OFF（背光補償開關），LL / INT（同步選擇開關），VIDEO / DC（鏡頭控制信號選擇開關），SOFT / SHARP（細節水平選擇開關），FLICKERLE（無閃爍模式）等功能，并進行測試記錄，是否符合要求現場實際需求。

7、對于PTZ和快球，請根據說明對解碼器板的地址，波特率和協議進行編碼，并在標簽紙上進行標記。地址代碼根據攝像機編號依次編碼。如果協議沒有特殊要求，通常使用PELCO，波特率為2400KPS，并在硬盤錄像機或矩陣上進行相應的設置。

8、根據說明，進入快速球型攝像機或云臺菜單。對于室外型號，請將相機功能設置為日夜轉換。

9、在最遠和最接近的狀態下，對搖攝/俯仰或快球旋轉（攝像機鏡頭）執行變焦測試，并記錄測試結果。只能安裝那些符合要求的設備。根據需要返回制造商進行維修。

1 0、為快球設置一些預置位，然后通過調整預設點來測試快球是否滿足設計需求。

二、攝像頭安裝

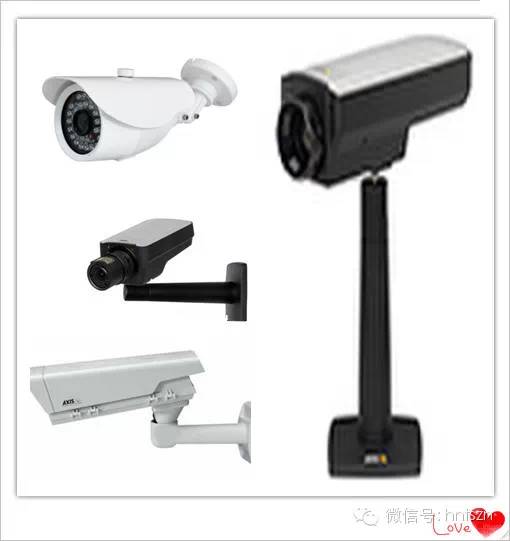

（[一）固定的攝像頭安裝

1.根據現場實際情況，選擇安裝方式，室外使用立桿，水平支架安裝，室內墻壁用水平支架安裝或吊裝吊裝，并安裝萬向轉向夾，萬向轉向夾和臥式支架在支架上。連接用鍍鋅螺釘固定。

2.如果使用桿子進行安裝，根據視場的需要，桿子的高度應不小于3. 5米，桿子的固定鋼板的厚度應不小于8mm，基礎預埋件使用￠16mm螺紋圓鋼，高度為500mm，寬度為200mm的網狀結構。在安裝位置開挖土壤，將埋入的零件放到比地面高70mm的地下，然后用1：1水泥澆注。澆注時，請在地面上的螺紋部分使用絕緣膠帶。包扎后，只能在4-5天后安裝監控桿。

3.安裝立桿。安裝時，請注意桿表面的油漆脫落。使用￠16mm螺母將其固定。螺母和螺絲之間應加墊圈和彈簧。螺釘的暴露高度不應超過10mm。使用切割機切斷零件。固定后，在螺釘和螺釘上涂防腐涂料。防腐涂料干燥后，涂上與桿子顏色相同的面漆。

4.用鍍鋅螺絲在桿子上方固定支架，將保護蓋的底蓋固定在支架上的通用可移動夾子上，將視頻電纜和電源線穿過保護蓋，并在電纜之間進行密封和保護蓋閉合環，并用16mm塑料軟管保護保護蓋和桿之間的裸線。然后將BNC頭焊接到視頻電纜上，固定經過測試的攝像機，插入電源的BNC頭和蓮花頭，并切斷220V電源，然后再插入電源。用螺釘固定保護蓋的上蓋，但不要擰緊所有螺釘。

5.在相機鏡頭上發現污垢，請務必用特殊的鏡頭紙擦拭。

6.安裝相機時，請務必考慮環境溫度。

7.有關帶紅外燈的攝像機和室內支架的安裝，請參閱第4條中的安裝方法。

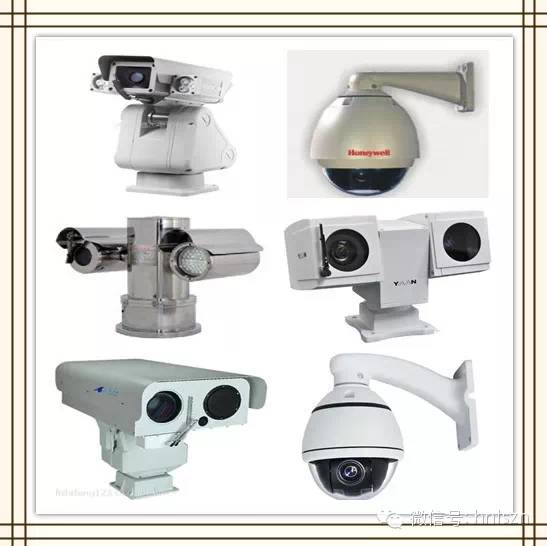

（[二）快速球型攝像機和PTZ攝像機的安裝：

1.在安裝和使用全向智能高速球型攝像機之前，請仔細閱讀產品手冊。

2.有關快球和云臺桿的安裝，請參閱固定攝像機桿的安裝。

3.使用制造商提供的支架與快球連接，然后用鍍鋅螺釘將支架連接到桿上

4.球型攝像機包含精密的光學和電子組件。在運輸，存放和安裝過程中，請避免強壓，劇烈振動和其他不正確的操作方法，以免損壞產品。

5.請不要自行拆卸圓頂的內部組件，以免影響使用。

6.在使用中，必須遵守各種電氣安全標準，并且必須使用機器自己的專用電源。傳輸期間，RS-485和視頻信號應與高壓設備或電纜保持足夠的距離。在某些地區，必須采取雷擊和電涌等保護措施。

7.請勿在室外直接使用高速球機，避免球機上的雨水和濕氣。不要在潮濕的地方使用它。如果將其安裝在室外，則必須使用密封的防護罩，絕對禁止在露天場所單獨使用。

8.快球安裝環境的溫度和濕度滿足產品要求。

9.不管半球形攝像機是否已開機，都不要將其對準太陽或非常明亮的物體，也不要長時間對準或監視明亮的靜止物體。

1 0.請勿使用強力或研磨性清潔劑清潔智能高速球型攝像機的主體。清潔污垢時，請使用干布清潔。如果污垢不易清除，則可以使用中性清潔劑將其擦拭干凈。

1 1.小心使用智能高速球型攝像機，避免碰撞或振動。如果使用不當，將會損壞它。

（[三）球型攝像機安裝

1、球型攝像機安裝在天花板上。它安裝在走廊的天花板上或電梯轎廂中。電梯轎廂中的攝像頭應安裝在電梯轎廂的頂部，在電梯操作員的對角，并應能夠監視電梯轎廂。內部全景。

2、攝像機鏡頭應從光源的方向對準監視目標，并應安裝在逆光的位置；需要安裝背光燈時安裝監控，應降低監視區域的對比度。

3、如果使用金屬殼球型攝像機，則金屬殼必須與電梯轎廂的殼絕緣。

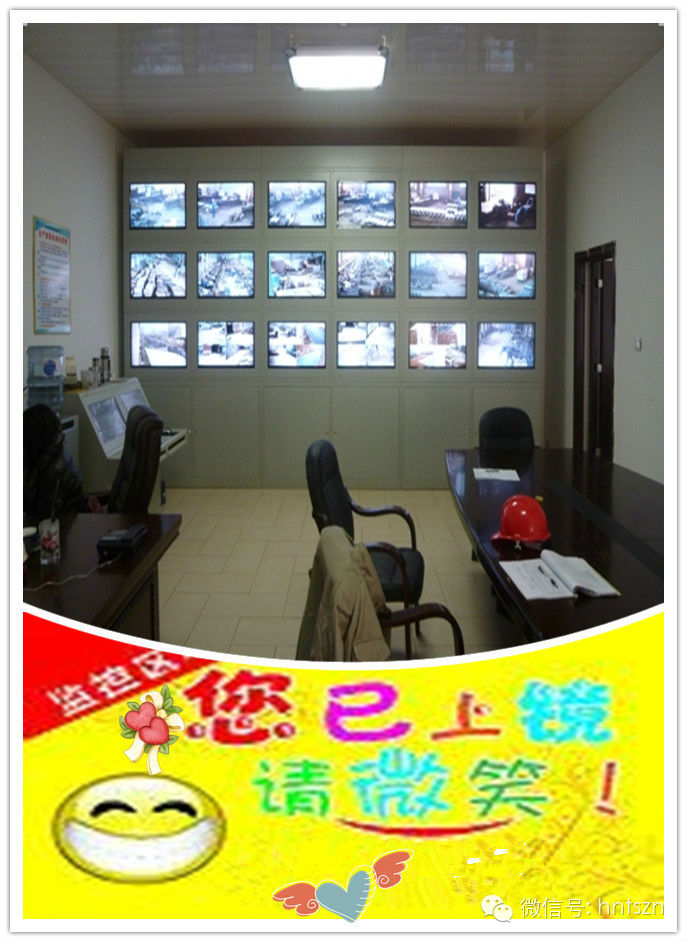

三、計算機房設備安裝

1.控制臺應牢固且筆直放置，桌面應水平放置安裝監控，控制呼叫位置應符合設計要求；

2.電視墻與墻壁之間的距離至少為2000px，以便有足夠的空間進行設備維修，電視墻與控制臺之間的距離至少為1m。

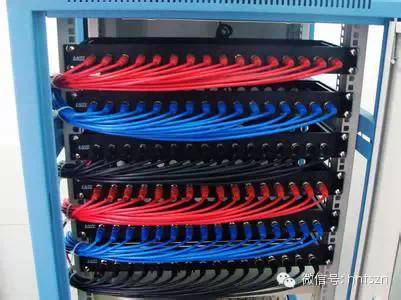

3.機架中的設備和組件的安裝應在機架放置并加固后進行。機架中安裝的設備應牢固且正確。機架上的固定螺釘，墊圈和彈簧。墊圈應具有所需的強度，并且不能遺漏。

4.內部連接器與設備之間的接觸應可靠，并且安裝應牢固；內部布線應符合設計要求，并且不得變形或掉落。

5.監視器可以安裝在固定的機架和機柜上，也可以安裝在控制臺操作柜上。安裝在機柜中時，應采取通風散熱措施

6.顯示器的安裝位置應確保屏幕不直接暴露在外部光線下。當有不可避免的光線時，應該用遮光罩擋住

7.顯示器的外部可調部分應暴露在易于操作的位置，并可以添加保護蓋。

8.機房中所有設備的金屬外殼，控制臺和電視墻外殼都必須可靠接地，并且接地電阻不超過4歐姆

四、監控布線標準

1.應當在穿線之前在該行上執行連續性測試。視頻電纜的中間不得有任何接頭，并確保視頻電纜的一端應成一條線。

2.拉動電纜時，每根電線的拉力應不超過11??千克，多根電線的最大拉力應不超過40千克，以免拉長電纜導體。

3.在給管道穿線時，應將管道的兩端都套上護套，并且電纜所穿過的所有管道凹槽的接縫都應進行光滑處理，不要有毛刺，以免損壞電纜。

4.接線盒外面的電纜的額外長度為1250px，控制盒的外面大約為1. 5m。剩余的電纜應小心纏繞，并存放在插座盒或控制盒中。在接線盒處，從接線柜入口開始的多余長度為接線柜的（長+寬+深）+1250像素。

5.其余電線應根據分組表進行分組，從線槽的出口處拉直并捆扎，綁扎點之間的間距不超過1250px，并且鐵線或硬電源線不能用于綁定。

6.穿線完成后，應對所有電纜進行連續性測試，并測試每根電纜的所有芯線。此測試可以發現的問題是斷開連接，斷開連接和錯誤的標簽。
