煙臺模具鋼多少錢_水泥路沿石鋼模具
煙臺模具鋼多少錢_水泥路沿石鋼模具
煙臺瑞典8407模具鋼價格8407 ASSAB模具材料詳細信息主體

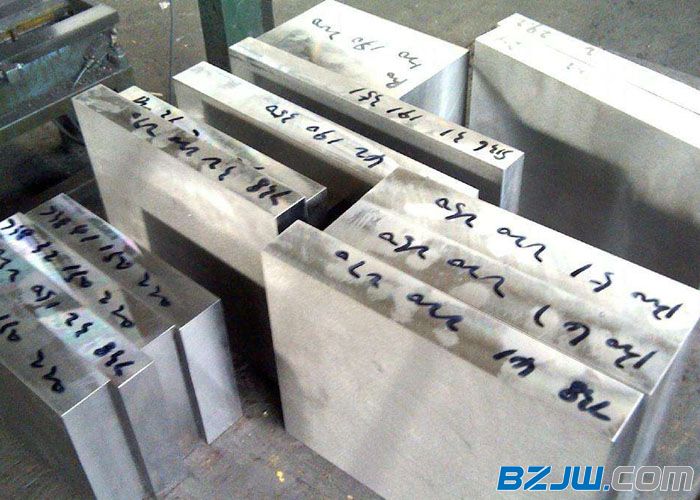

ASSAB 8407模具鋼
8407的化學成分：
C：0. 39 Si：1. 00 Mn：0. 40 Cr：5. 20 Mo：1. 40 V：0. 90
8407是鉻煙臺模具鋼多少錢，鉬，釩合金工具鋼。它的優點如下：·出色的耐熱沖擊性和抗裂性·高溫強度高·無論尺寸，高韌性和延展性及各向同性·可加工性和優異的拋光性，優異的淬透性，良好的熱處理尺寸穩定性
提高模具壽命
8407是通過使用特殊的煉鋼技術和嚴格的質量控制獲得的高純度和精細結構的鋼。 8407的各向同性（各向同性）優于傳統精煉制得的H13。這對于抵抗諸如壓鑄模具，鍛造模具和擠壓模具之類的模具的機械疲勞和熱應力疲勞更具價值。因此，具有8407的模具的硬度可以比普通H13提高1-2HRC，而不會降低韌性。高硬度可以減緩熱裂紋的發生并改善模具的壽命。 8407符合用于壓鑄模具的北美壓鑄協會（NADCA）＃207-90高等級H13鋼規范（以前為DCRF 01-83-02D）。
ASSAB 8407的目的：
壓鑄模具：壓鑄模具，嵌件，型芯，模具肉，澆口，噴嘴，頂針，柱塞，套筒等。
用于擠壓成型的模具：模具芯，模具支撐件，襯里，襯套，頂出桿，軸承座等。
熱鍛模：鋁鎂合金熱鍛，銅合金熱鍛，鋼熱鍛等。
塑料模具：注塑模具，壓縮傳遞模具等
其他用途：厚鋼板沖孔，廢鐵剪，熱剪，模套，耐磨零件等。
ASSAB 8407的熱處理
⑴軟退火：在保護性氣氛中將鋼加熱到850℃，保溫后，以每小時10℃的速度在爐中將其冷卻到650℃煙臺模具鋼多少錢，然后在空氣中緩慢冷卻。
⑵消除應力：對鋼進行粗加工后，如果要消除加工的殘余應力，必須將鋼在恒定溫度下加熱至650℃2小時，然后在爐中緩慢冷卻至500 ℃，然后風冷。
3硬化：預熱溫度：650-850℃，通常分兩個階段進行預熱；奧氏體化溫度（淬火溫度）：1020-1050℃，常用溫度為1020℃。
ASSAB 8407的滲氮處理
通過氮化處理制成的高硬度表面層雖然具有良好的耐磨性和耐腐蝕性，但其韌性相對較差，并且由于機械應力和熱應力的影響而易于破裂或剝落，尤其是危險性增加。氮化后表面上會出現亮白色的氮化層。氮化之前，鋼必須先硬化，并且回火溫度必須至少比氮化溫度高50°C。在525°C的氨中氮化或在480°C的90％氫氣和10％氮氣的混合氣氛中進行離子氮化可以達到1000-1250HV1的表面硬度。通常，建議使用離子滲氮，因為其氮勢濃度更容易。控制，特別是在熱作模具中，應避免“滲氮白層”。當然，嚴格控制的氣體氮化也可以獲得滿意的結果。
⑴90％的氫（H 2)和10％的氮（N 2)）的離子氮化
一勝百8407的研磨工藝
正確的研磨技術可以避免研磨裂紋并增加模具的使用壽命。低溫回火鋼對磨削特別敏感。砂輪必須適當修整和磨銳，并且在砂輪磨削中要使用大量的冷卻液。砂輪制造商建議選擇砂輪。
主體
交易方式（當前產品支持以下在線支付方式）
銀聯條件的付款和說明
個人卡付款：使用具有“在線付款”功能的銀行卡，您可以完成在線付款。
企業卡付款：賣家將為每筆交易支付人民幣10元，企業付款還可以節省轉帳費。
模具鋼，鎳基高溫合金，鈹銅，鎢銅，鉻鋯銅，鎢鋼，模具材料，銅和鋁，進口模具鋼，模具焊接材料，模具鋼，高速鋼，高粉速鋼，瑞典一勝百，日本日立，日本大同，德國格里茨，德國薩斯特，美國Fincola，奧地利白鹿，寶鋼模具鋼，撫順模具鋼
不銹鋼，不銹鋼材料，不銹鋼板，美國不銹鋼，進口不銹鋼，不銹鋼型材，不銹鋼帶，不銹鋼管
鋁材鋁型材鋁合金鋁管鋁棒鋁板美鋁鋁材鋁管美鋁板鋁棒進口鋁
易切削鋼，易切削結構鋼，易切削鋼，易切削結構鋼，易切削板，易切削管，易切削圓鋼，易切削鋼筋
