                            郭藝1

                            1.上海安科瑞電氣有限公司,上海201801

                            摘要:介紹了Ankerui的智能電表和ACREL-2000電力監控系統在智能建筑工程中的應用。現場層使用ACR系列和PZ系列電表收集配電系統各電路的電氣參數,并使用ARTU-K32系列多回路遠程信令設備收集開關信號。現場儀表通過通訊網絡傳輸到后端電力監控系統溫州監控安裝公司,Acrel-2000電力監控系統實現了遙測和遙信自動化監控,從而實現了配電系統管理的自動化。

                            關鍵字:溫州喜來登酒店,智能儀表,開關量采集,Acrel-2000配電監控系統

                            0概述

                            溫州喜來登酒店,原名溫州錦繡假日酒店,由溫州錦繡酒店投資公司與喜達屋集團共同投資興建,直接投資超過3億元人民幣。溫州喜來登酒店位于溫州市中心的溫州火車站大道與錦繡路的交匯處。它是溫州第二高的五星級酒店,占地7600平方米,總建筑面積約46000平方米。它主要由2層地下室,25層主樓和5層講臺組成。溫州喜來登酒店的配電監控系統的設計是由上海安克瑞電氣有限公司承擔的。作為其樓宇自動控制系統的一部分,配電監控系統的監控范圍涵蓋了安裝在空調機房中的所有電源。配電室中的高低壓開關柜儀表,4個變壓器溫濕度控制器和應急發電機。

                            溫州喜來登酒店有兩個配電室,一個大一小,都位于講臺的三樓,應急發電機位于講臺的二樓。配電監控系統監控范圍內的6臺ABB REX521微機保護設備,7臺ACREL ACR320EK網絡功率計溫州監控安裝公司,128臺ACREL PZ96-E4可編程智能電表和4臺LD-B10變壓器溫濕度控制器集中在兩個配電室中。英國深海5220應急發電機位于講臺第二層的發電機室。其運行數據由555控制模塊收集,并上傳到上層監控主機。

                            1系統組成

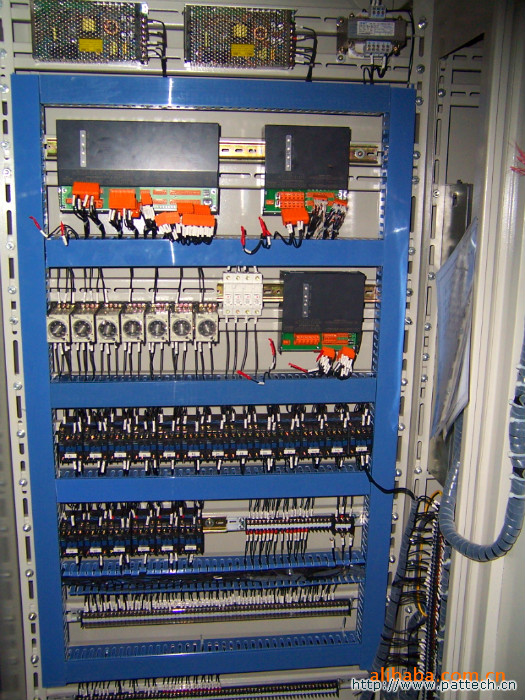

                            溫州監控安裝公司_鄭州監控安裝聯系方式|監控安裝_北京安裝監控公司

                            ACREL-2000配電監控系統采用分層分布式結構。

                            現場設備層上的主要設備是:多功能網絡功率計,微機保護裝置,變壓器溫濕度控制器和應急柴油發電機控制模塊555。這些設備分別對應于相應的主要設備或安裝在電氣中機柜,或安裝在設備機柜上。全部采用RS485通訊接口,并通過現場屏蔽雙絞線進行網絡通訊,實現現場數據采集。

                            通信控制層主要是:通信服務器,其主要功能是收集散布在現場的采集設備,完成數據傳輸協議的轉換(將RS485轉換為RS23 2)并將其發送給站點控制層監控主機,完成現場層與站點控制層之間的數據交互。

                            站控制管理:配備高性能工業計算機,監視器,UPS電源,打印機和其他設備。監控系統安裝在計算機上,集中收集并顯示現場設備的運行狀態,并以人機交互的形式向用戶顯示。

                            以上網絡儀器在現場均使用RS485接口和MODBUS-RTU通信協議。通信接口為半雙工通信,即通信雙方都可以接收和發送數據,但只能同時發送或接收數據。最高傳輸速率為10Mbps。 RS-485接口是平衡驅動器和差分接收器的組合,具有增強的抗噪聲干擾能力。總線上最多可以連接32個設備,最大傳輸距離為1. 2km。

                            2系統功能

                            2. 1數據收集和處理

                            鄭州監控安裝聯系方式|監控安裝_溫州監控安裝公司_北京安裝監控公司

                            數據采集是配電監控的基礎。數據采集??主要由現場測控層儀器完成,實現本地遠程數據的實時顯示。需要采集的信號包括:三相電壓U,三相電流I,頻率Hz,功率P,功率因數COSφ,電Ep,遠程設備運行狀態等數據。

                            數據處理主要是為了實時,準確地向用戶顯示所收集的電氣參數,從而滿足配電監控的自動化和智能化要求。

                            2. 2數據庫的建立和查詢

                            主要完成遠程信息的遠程測量和定時收集,建立數據庫,并定期將收集到的實時數據存儲在數據庫中,供客戶根據時間查詢。

                            2. 3歷史數據和實時數據輸出

                            客戶查詢數據時,可以選擇將報告輸出為excel文檔或直接打印以進行存檔。

                            2. 4故障報警和事故召回

                            如果配電系統發生操作故障,則電源監控系統將在0. 3秒內發出聲音和視覺警報,以提示用戶及時對故障電路作出響應,并自動記錄故障信息。事件發生的時間和地點,方便用戶查詢和調用故障原因。

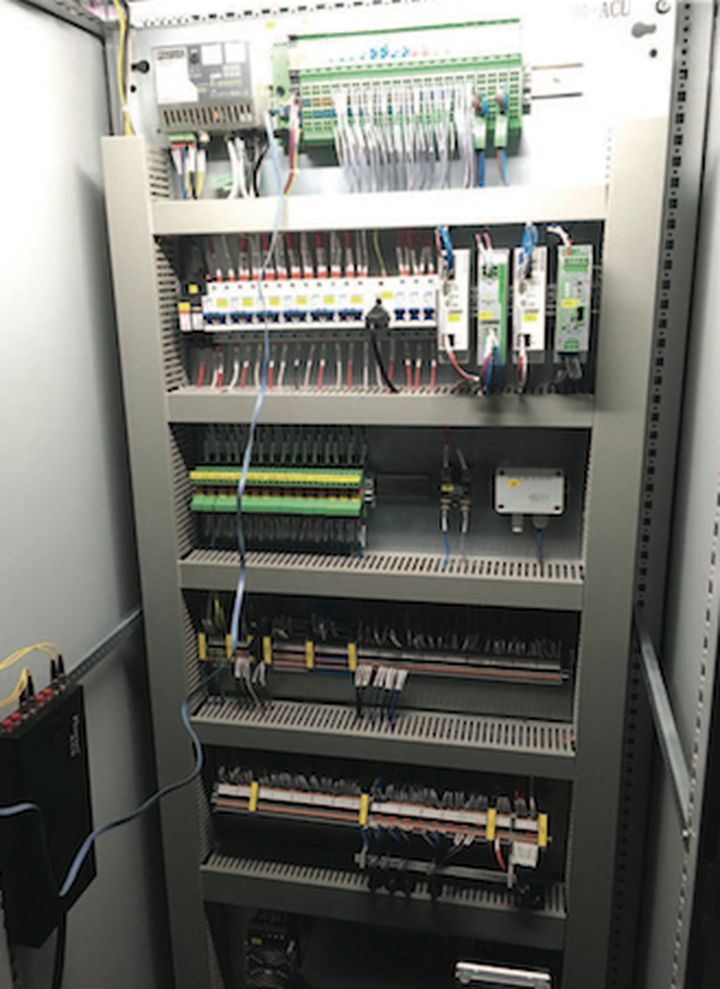

                            鄭州監控安裝聯系方式|監控安裝_溫州監控安裝公司_北京安裝監控公司

                            2. 5工作負載曲線

                            定期收集輸入線路和重要回路的當前負荷參數,并自動生成運行負荷趨勢曲線,方便用戶了解設備的實時和歷史運行負荷狀況。

                            2. 6網絡訪問

                            配電監控系統可以通過IE瀏覽器進行遠程訪問,方便酒店管理公司查看和處理中央監控室外部配電系統的運行數據。

                            2. 7用戶權限管理

                            針對不同級別的用戶,設置不同的權限組,以??防止由于人為操作失誤而造成酒店運營和管理的損失,并實現配電系統的安全可靠運行。

                            2. 8運行界面

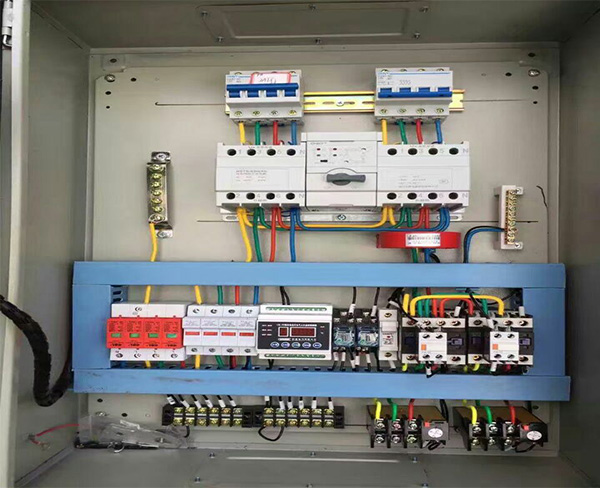

                            北京安裝監控公司_鄭州監控安裝聯系方式|監控安裝_溫州監控安裝公司

                            上圖顯示了10KV配電電路的操作;

                            上圖顯示了變壓器的實時溫度;

                            上圖顯示了實時警報信息;

                            自動生成的電氣參數報告;

                            溫州監控安裝公司_鄭州監控安裝聯系方式|監控安裝_北京安裝監控公司

                            系統負載曲線。

                            3項目分析

                            此系統的監視主機位于講臺地下室的監視中心,與消除控制和安全系統并列。除了本地監視之外,授權用戶還可以通過酒店管理公司的局域網進行遠程訪問。

                            用戶的主要要求是監視配電系統的實時運行狀態,要求低延時收集三相電壓U,三相電流I,頻率Hz,有功功率P,無功功率Q,功率因數COSφ,有功電能Epi,遠程設備運行狀態等數據。同時,他們更加注意主樓五樓宴會廳的用電量和客房的供電電路。為了確保實時數據收集,連接到每條RS485總線的儀器數量基本不得超過20個。

                            10KV電路的開關狀態(打開和關閉,接地刀等)直接從ABB綜合保護中收集。 0. 4KV電路的打開和關閉信號以及故障信號檢測功能是附加功能,它們是由電氣封裝制造商保留的無源干接點與屏蔽四芯線連接的,并由ACREL ARTU-K32收集多回路開關監控裝置,并通過RS485現場總線上傳。

                            在完成上述功能的基礎上,根據用戶需要,使用點陣打印機每隔4小時自動打印出主樓配電干線的用電報告,并自動打印出主用配電箱的用電報告。每個月底會自動打印客房,以進一步簡化職責。操作員操作,以避免因誤操作而引起的酒店管理問題。

                            4結束語

                            隨著社會的發展和電力的廣泛應用,配電系統的自動管理已成為大型公共建筑的必然選擇。本文介紹的電表和ACREL2000電力監控系統可以應用于溫州喜來登酒店的配電。附件系統的實時監控不僅可以顯示用電量狀況,還具有網絡通訊功能,可以與BA(樓宇自動化)系統一起構成電源監控和能源管理系統。該系統實現了對采集數據的分析和處理,可以一鍵生成各種報告,分析曲線,圖形等,方便遠程抄表,分析和研究。該系統可靠,穩定,并且與國內外公司(例如ABB,英國深海等)的電氣設備兼容。它已成功應用于許多大型公共建筑,并取得了良好的經濟和社會效益。

                            參考

                            任志成和周忠主編。中國電力出版社200 7. 4
