[HC熱泵網絡新聞] 一、項目概述
該項目是新港橡膠廠職工的熱水洗浴項目。該項目共有4棟宿舍樓，每棟宿舍樓共有6層，其中兩層樓高13層，兩層樓高11層。每個房間都有熱水**，每個房間大約有6名員工。住宿員工人數分別為468、468和396、396。
情況：
●屋頂上的水箱和主機有一定的承重位置，屋頂通風良好。
●熱源設備計劃采用綠色節能的空氣能熱泵熱水機組。
●每個建筑物的屋頂上已經有冷水箱，需要兩套分別為2噸和8噸的保溫水箱。
●每人沐浴水為40升/天，每天的沐浴總量為468×40L = 18720L = 1 8. 7噸，396×40L = 15840L = 1 5. 84噸。
●每座建筑物實際上是按20噸設計的，系統分為兩個單元設計。每個單位為10噸。也就是說，整個沐浴系統分為8套，每套10噸，總水量為80噸。
二、設計說明
1、施工單位提供的項目相關信息和設計要求。
2 **當前的設計規范和規定。
（1）“建筑給排水設計規范” GB50015-2003
（2）“室外供水設計規范” GBJ13-86（1997年版）
（3）“二次供水設施衛生規范” GB17051-1997
（4）“給排水映射標準” T50106-2001
（5）《建筑給排水排水及供熱工程施工質量驗收規范》 GB50242—2002
3、設計參數。

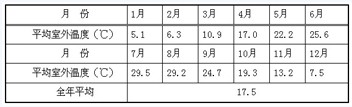

（[1）室外天氣參數區域：上海
＃hc360分頁分＃
（[2）冷熱水參數
（[3）熱水配額參數
三、主機設備選擇計算（針對每個單元而設計）
每日平均熱水消耗量的計算：
V = 10,000L，也就是10噸。
（一），計算熱水的熱負荷
每天的熱水消耗量約為1 0. 0噸。自來水溫度是根據全年最低的15°C計算得出的，熱水出口溫度為55°C，因此每天的熱水熱量負荷為：
Q = V·c·（tr-tl）/ 860（Kcal / KW.h）
= 10000×（55-1 5） / 860
= 46 5. 11kw.h
在公式中：Q——熱負荷（kw.h）
V——熱水量（L）
c——水的比熱，1kcal /（L?℃）
tr——熱水溫度（℃）
tl——冷水（自來水）溫度（℃）
四、單位選擇，計算機數量和工作時間
為空氣能熱泵熱水器選擇了5P單元。在正常工作條件下，本機的加熱能力為1 8. 0kw。如果正常條件下的工作時間為1 2. 0小時（通常該設備的工作時間不應超過每天14h），則所需的設備數為：
N = Q /（T·W）= 46 5. 11 /（1 2. 0×1 8）
= 2. 10個單位，N = 2個單位。
在公式中：N——單位數（p）
Q——熱負荷（kw.h）
T——在標稱條件（h）下設置的單位工作時間
W——額定工況下的單位制熱能力（kw）
修改工作時間：
Ts = Q /（N·W）= 46 5. 11 /（2×1 8）
= 1 2. 64h
在公式中：Ts——在標稱條件（h）下設備的實際運行時間
Q——熱負荷（kw.h）
N——單位（套）的數量
W——額定工況下的單位制熱能力（kw）
結論：在標稱條件下，使用兩個5P裝置，每天工作1 2. 64小時，可在55°C（溫度升高40度）下產生10噸熱水。 ＃hc360分頁分＃
五、冬季檢查
考慮到白天和晚上的室外溫差，并結合熱泵供熱運行的熱效率受環境溫度影響的特征，建議將設備在冬季的實際工作時間設置為6：上午00到晚上10:00在此時間段內，最低的本地平均室外溫度約為0°C。檢查5P單元的性能曲線表。當環境溫度為0℃時，設備的加熱能力為10kw。兩個5P熱泵機組每天加熱1 0. 0噸55℃熱水的時間為：
Td = Q /（N·Wd）= 46 5. 11 /（2×1 0） = 2 3. 2555h
超過14個小時，必須配置輔助電加熱系統。電加熱系統的功率為18KW。冬季主機的啟動時間為：
Td = Q /（N·Wd）= 46 5. 11 /（2×10 + 1 8） = 1 2. 23h
小于14，因此設計合理。
在公式中：Q——單位冬季的日供熱量（kw.h）
Wd——冬季機組單機每小時制熱量（kw）
N——單位（套）的數量
Td——冬季單位日常運行所需的時間（小時）
使用2個5P裝置可以滿足冬季的供暖需求。系統中的電輔助加熱配置為18KW。
六、結論
通過上述設計計算，可以得出結論，選擇2臺5P熱泵熱水機組和18KW輔助電輔助供暖裝置，可以滿足當日產1 0. 0噸55℃的項目的要求。環境溫度為0℃以上。熱水需求（溫度上升40度）。
七、系統原理圖和優點描述

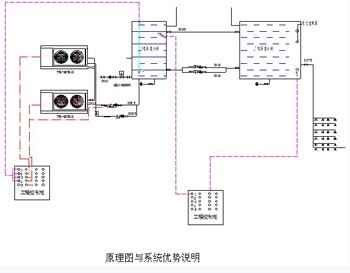

（一）杭州空氣能熱水器熱水工程，系統原理圖
1、單元配置：為該項目設計了2個5P熱泵單元；
2、補水方法：將冷水從供水管道連接到保溫水箱（2噸），將2噸水箱補充到8噸水箱，由8噸水箱控制電磁閥和液位開關；
3、加熱控制：2個單元分別加熱2噸保溫水箱。當T1溫度低于50°C時杭州空氣能熱水器熱水工程，機組和循環泵將啟動，而當T1達到55°C時，機組和循環泵將停止；
4、定時加熱：該系統還可以設置定時加熱，具體時間段可以根據時間情況進行調整，如果有低功率，最好設置低功率時間；
5、輔助系統：該系統采用18KW電加熱，僅在環境溫度低于5°C時啟動；
6、管道循環：管道將在固定的溫度，固定的時間循環，一旦打開就會有熱水，可以根據工作人員的下班時間進行調整；
7、智能控制：該系統是全自動控制，不需要特別注意。 ＃hc360分頁分＃
（二），系統優勢描述
1、冷熱水不混合，8噸大水箱的溫度絕不低于45°C；
2、水箱要單獨裝入，以免冷熱水混合；
3、加熱時間可以調整為低電時間段，從而節省運行成本；
4、主機集中加熱小水箱，小水箱升溫更快；
5、膨脹閥采用熱力膨脹閥，故障率低，控制精度高；
6、當系統用水量很大時，2噸水箱中總是有水，并且由于缺水，主機將不會進入保護狀態；
7、與單個水箱相比，系統2個水箱分開以承受負荷，從而減小了地板上的集中壓力；
8、主機的加熱功能和其他循環功能彼此獨立，互不影響；
9、系統獨特的液位和溫度雙重控制功能可以滿足為大型水箱補充45度以上的熱水的要求。 ＃hc360分頁分＃

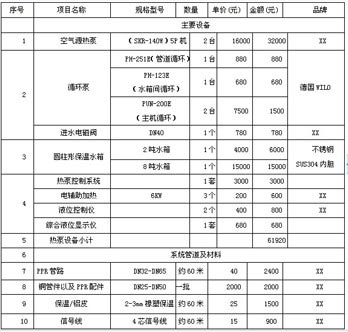

八、系統投資成本會計

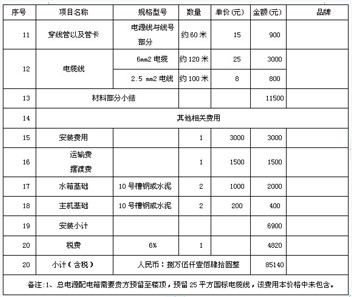

10噸項目預算
